Фрезерный станок с ЧПУ

Как сделать самостоятельно станок с числовым программным управлением

Станок с ЧПУ (Числовым Программным Управлением) – станок, работа которого подчиняется заранее заданной программе. Благодаря этому для обработки детали не нужен человек. Нарисовал на компьютере детальку, установил в станок заготовку, нажал пуск и пошел пить чай. По возвращении достаешь готовую детальку из станка. Фантастика? Совсем нет, такой станочек можно сделать самостоятельно!



Текст приведенный ниже не будет содержать пошаговых инструкций – что как пилить и куда вставлять. Поняв концепцию и ориентируясь на те детали, что есть в наличии вы сможете собрать свой, уникальный вариант станка. Если есть возможность – можно купить готовый комплект для сборки, или заказать определенные узлы. Результат прямо зависит от аккуратности изготовления, количества промышленно изготовленных деталей и усидчивости.

Станок у нас будет с 3мя степенями свободы – поступательные движения по осям X, Y и Z. Рабочее поле прямо пропорционально длине направляющих, которые мы используем. Точность во многом будет зависеть от качества сборки.

Станок будет называться «Гефест».

Инструменты и материалы

При создании данного станка из инструмента использовались:

— Шуруповерт
— Лобзик
— Электроточило
— Резьбонарезной инструмент/напильники/надфили и прочая мелочь.

Материалы:

— Фанера
— алюминиевый уголок
— много всяких винтиков и гаечек
— Эпоксидный клей и эпоксилин

Детали:

— Два шаговых моторчика протяжки бумаги от лазерных принтеров,
— Шаговый двигатель привода головки из матричного принтера
— Направляющие с бронзовыми подшипниками скольжения из матричных принтеров
— Метровая шпилька М10

Материалы закупаются в любом строительном магазине, детали вытаскиваются из старой техники.

Механика

Есть отличная статья где всё по полочкам расписано как надо бы делать станки.

Конструктивно была выбрана конструкция с жестким порталом, перемещающимся по оси X столом. Строгих требований к станку не предъявлялось – было просто интересно попробовать и не было желания тратить на эксперимент больших сумм денег. В итоге практически полностью станок был собран из того, что было в моих закромах.

Направляющие были использованы из матричных принтеров, вместе с родными подшипниками скольжения. В качестве ходовых винтов – стальные строительные шпильки М10. Гайки на ходовых винтах – самые обыкновенные – шестигранные.

Если есть возможность – можно купить готовый координатный стол, например proxxon сразу исчезнет проблема с обеспечением точности.

По оси Z используется мебельная направляющая с шариками. В интернете видел станок полностью выполненный на таких мебельных направляющих.

Качество работы станка прямо зависит от точности изготовления. Шпильки, обточенные вручную на электроточиле дадут более худший результат, чем шпильки обточенные на токарном станке. В данном случае шпильки были обточены вручную, как выяснилось в итоге с небольшим нарушением соосности, что в конечном итоге привело к биениям.

Шпильки по оси X и Y упираются своими концами в шарикоподшипники, которые закреплены при помощи эпоксилина. Вторым своим концом шпильки через муфты соединены с двигателями. Муфты выполнены из отрезка стальной трубочки с отверстиями под зажимающие винты. В качестве муфты можно использовать несколько слоев термоусадочной трубочки, дополнительно скрепленных нейлоновыми стяжками. При отсутствии сильного нагрева они могут дать приемлемый результат.

В связи с невозможностью изготовить все детали станка точно (а делалось всё вручную фактически на коленке) многие соединения выполнены на винтах, с последующей регулировкой. На фото станина станка и предварительно установленные направляющие с ходовыми винтами:

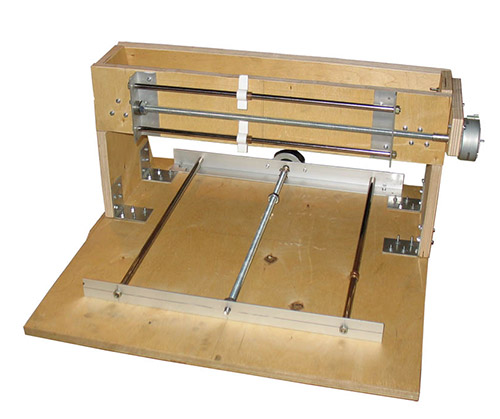

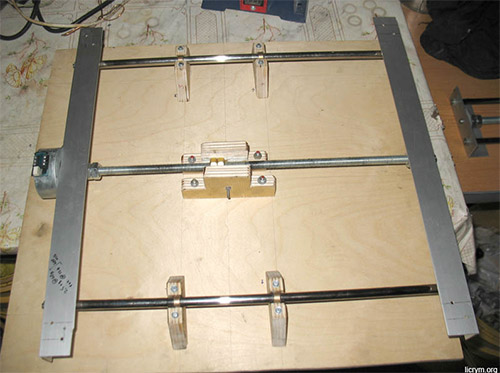

Стол с прикрепленным к нему приводом оси X:



После установки направляющих было необходимо выставить опоры с подшипниками скольжения так, что бы они не были перекошены и стол двигался по направляющим легко. После достаточно длинных танцев с надфилем этого удалось добиться и винты были затянуты.

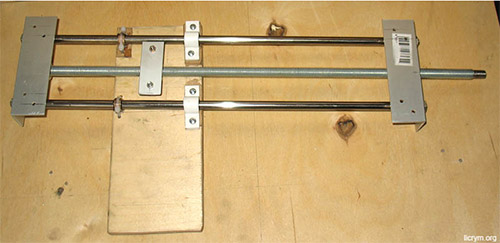

Привод оси Y был сделан аналогичным образом:



Привод оси Z не имеет шарикоподшипника на конце винта.

В собранном состоянии детали станка должны перемещаться при вращении винта пальцами без значительных усилий. В противном случае мощности двигателя может просто не хватить на преодоление сил трения и деформации вследствие неточности станка.

В качестве шпинделя использована бормашинка proxxon. Можно закрепить любой достаточно мощный двигатель.

В качестве фрез можно использовать стоматологические буры, насадки для дремелей.

Двигатели


В качестве двигателей вполне подойдут шаговые двигатели от принтеров. Чем двигатель крупнее – тем лучше – бОльшую мощность от него можно получить. По оси X и Y установлены двигатели из привода бумаги лазерных принтеров, имеют 48 шагов на один оборот вала. По оси Z используется двигатель от привода головки матричного принтера с 200 шагов на один оборот вала. К сожалению, полную документацию на двигатели найти не удалось.

Электроника

Механика станка собрана, двигатели установлены. Теперь нам нужно сделать две вещи – это контроллер, который будет принимать сигналы от компьютера, и включать соотвествующие обмотки двигателей, и блок питания, который будет прокармливать всё это хозяйство.

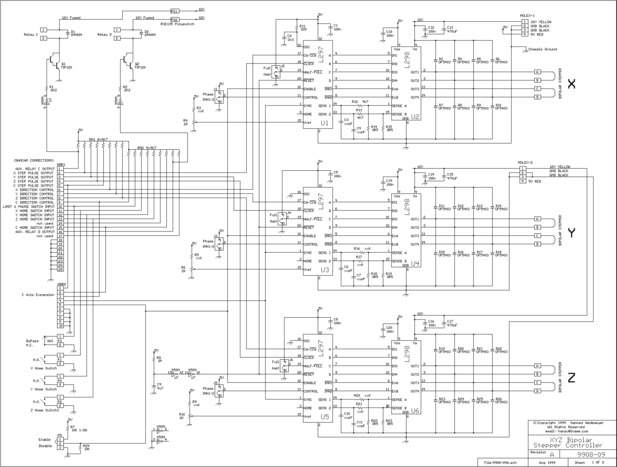

Контроллер собран на базе микросхем L297 и L298 по следующей схеме.

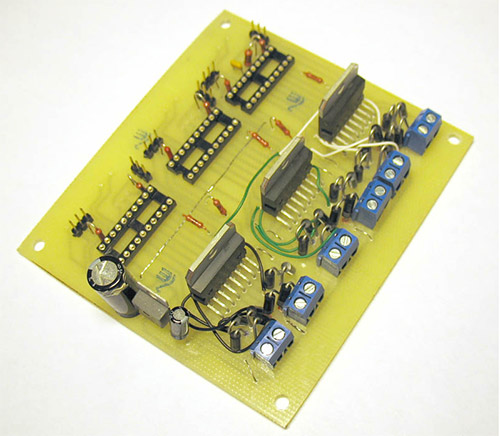

Фото платы в сборе:

Это так называемый step/dir контроллер. Название говорит о том, что на вход подается для каждой из осей 2 сигнала: шаг (step) и направление (direction). Направление указывает – по часовой стрелке вращается двигатель или против. Каждый импульс step будет поворачивать вал двигателя ровно на один шаг.

Блок питания – простой трансформаторный, со сглаживающим конденсатором. Можно использовать компьютерный блок питания.

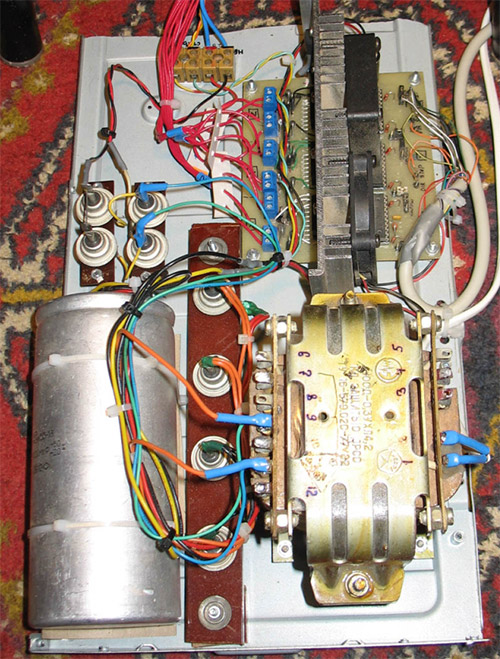

Контроллер вместе с блоком питания:

Контроллер подключается к компьютеру через LPT порт.

Программное обеспечение

Без программы станок всего лишь груда железа. Станки с ЧПУ обычно управляются G кодом, который стандартизирован. Прежде всего нам необходима программа, которая бы принимала на входе некоторую последовательность G команд и выдавала необходимые импульсы в LPT порт, к которому у нас подключен драйвер.

Примеры таких программ:
TurboCNC (работает под ДОС)
Mach3
KCAM
LinuxCNC

Я использовал программу Mach3, скриншот работы которой ниже:



В комплекте с Mach3 есть программа LazyCAM в которую был загружен dxf файл с картинкой, которая была превращена в набор управляющих G-кодов. Эти коды были отправлены в mach3 и запущена обработка.

Испытания

Испытания фломастером:

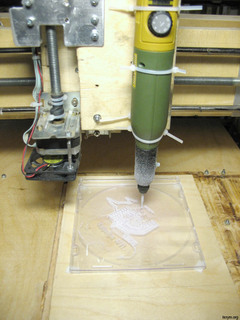

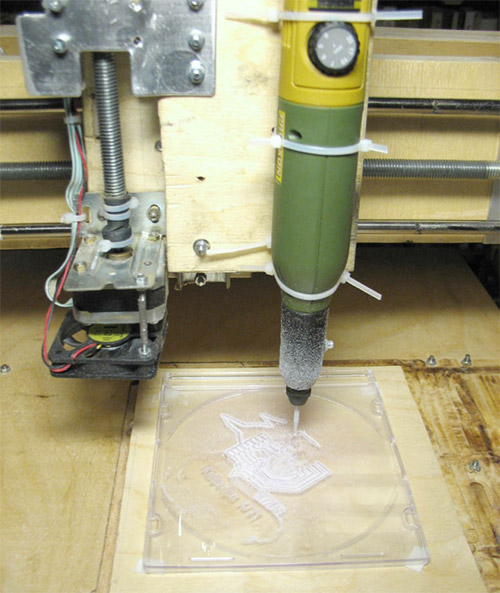

Вот процесс гравировки станком логотипа кафедры:

Как видим станок работает. На выполнение гравировки ушло порядка 15 минут. Из-за неточности обработки хвостов шпилек и неточности изготовления деталей есть биения, например видно волнистость линии на вершине елочки, шаг волнистости 1,5 мм как раз соответствует шагу резьбы.

Фактическая точность станка выходит порядка 0,5 мм. Максимальная скорость перемещения – 200 мм/мин. Рабочее поле 230*230 мм.

Применение

Гравировки.
Автоматическое сверление печатных плат
Раскрой деталей из пластиков
Координатное выжигание
Резьба по дереву
и множество других применений.



Источник: habrahabr.ru

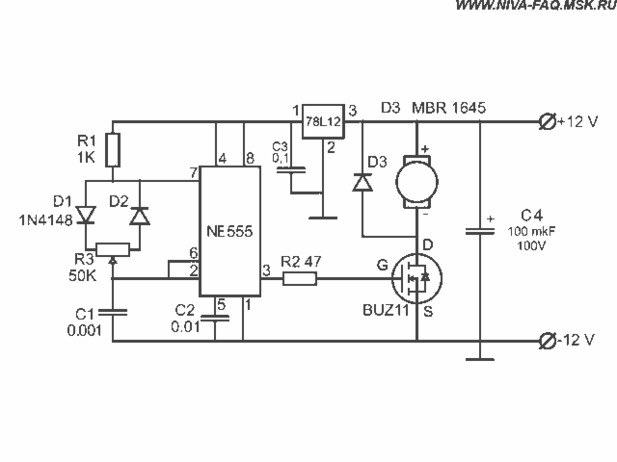

Собственно схема

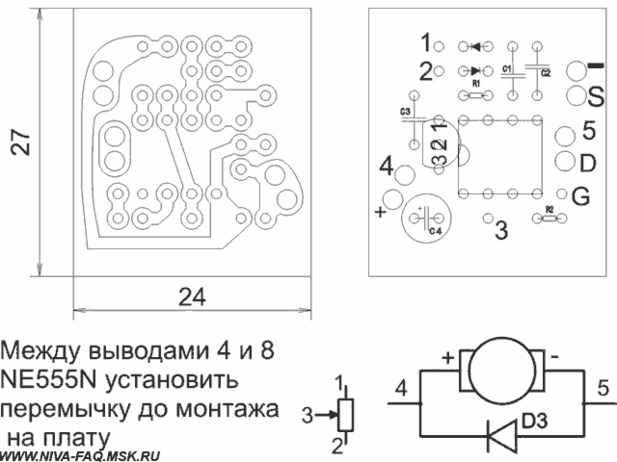

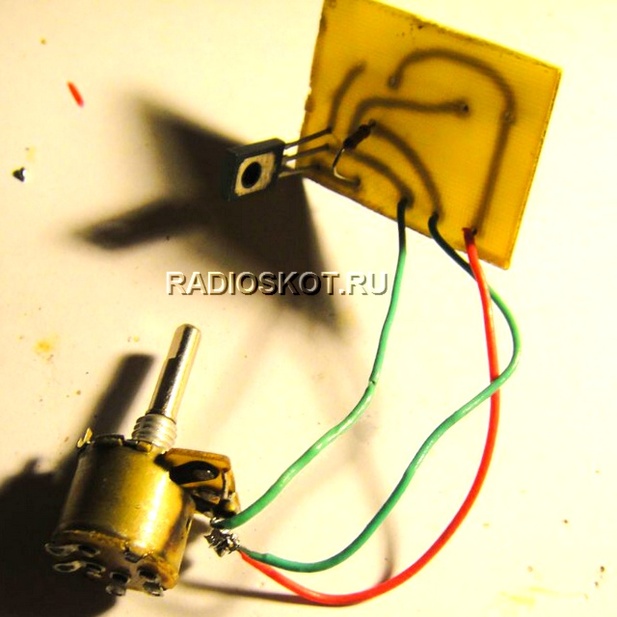

Плата регулятора

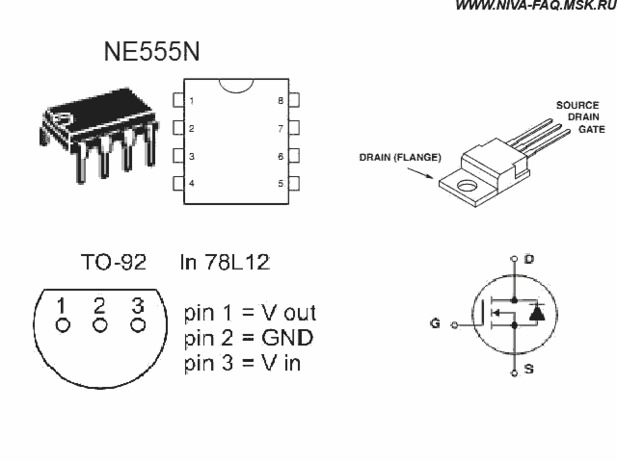

Цоколевка элементов

«После сборки схема в настройке и наладке не нуждается. Двигатель не „свистит“, обороты плавно регулируются от нуля до максимальных. Так как транзистор работает в ключевом режиме и обладает очень маленьким сопротивлением, то тепло на его корпусе практически не выделяется. Следовательно, устанавливать полевик на большой радиатор нецелесообразно, но не следует забывать о необходимости изолировать радиатор от кузова автомобиля! Удачи!»

  В конце 90–х годов 19 века в электрической компании в Детройте работал молодой механик за 11 долларов в неделю. Трудился он по 10 часов в день, а приходя домой, зачастую по полночи работал у себя в сарае, пытаясь изобрести новый тип двигателя. Его отец считал, что парень тратит время впустую, соседи называли сумасшедшим, никто не верил, что из этих занятий выйдет что–либо путное. Никто, кроме его жены...

  Она помогала ему работать по ночам, по нескольку часов держа над его головой керосиновую лампу. Синели руки, зубы стучали от холода, она то и дело простужалась, но… Она так верила в мужа!!! Спустя годы из сарая раздался шум. Соседи увидели, как по дороге без лошади, в одной телеге ехали сумасшедший и его жена. Чудака звали Генри Форд...

  Когда, беря интервью у Форда, некий журналист поинтересовался, кем бы Форд хотел быть в другой жизни, гений ответил просто: «Кем угодно… Лишь бы рядом со мной была моя жена».

Феликс Труш

SinaProg 2 с поддержкой программатора Громова и русифицированным фьюз калькулятором.

Очень давно я уже писал про оболочку SinaProg которая работает с AVRDude универсальным программатором. AVRDude поддерживает огромное количество программаторов и кристаллов, а значит работая с ним, это делает и SinaProg. При некоторых недостатках  SinaProg у нее есть много достоинств, которые позволяют мне Вам ее рекомендовать к применению.

Итак (пошли копипасты со старой статьи <img style=«margin: 0px; padding: 0px; max-width: 600px;» class=«wp-smiley» alt="" src=«www.getchip.net/wp-includes/images/smilies/icon_wink.gif»/> ), SinaProg очень приятная в использовании программа.  Не смотря на простоту и доступность SinaProg, автор сохранил всю гибкость AVRdude и возможность тюнинговать саму SinaProg под свой вкус, чем я и воспользовался!

SinaProg 2.1.1.RUS.rar  — Программ для прошивки AVR микроконтроллеров с поддержкой программатора Громова и русифицированным фьюз калькулятором.

В данной версии SinaProg 2.1.1 изменено:
1 Добавлена поддержка программатора Громова. Кто первый раз о таком слышит – это очень простой и надежный программатор для COM-порта. Сделать его не составит никакого труда – это займет минут 20.
2 Русифицирован фьюз-калькулятор Сины. Не знаю на сколько это востребовано, но, по крайней мере, для начинающих это будет хорошей подмогой в изучении работы с фьюзами.

Программируем при помощи SinaProg.
Процесс заливки прошивки у Сины интуитивно понятен, но рискну его еще раз тезисно описать.

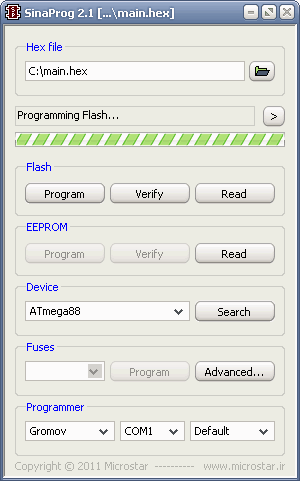

После запуска программы мы увидим главное окно.

Сверху-вниз:
– окошко выбора HEX-файла (для прошивки EEPROM, файл должен иметь расширение .eep);
– окошко системных сообщений;
– стрелочка вправо «>» показывает/ прячет окно с логом сообщений от AVRdude (обычно не востребовано, но если появляются проблемы – открываем и смотрим что об этом «говорит»  AVRdude;
– прогресс-бар – отображает процесс работы с микроконтроллером;
– поле работы с Flash-памятью микроконтроллера. Программирование, проверка (сравнивается содержимое памяти с текущим HEX-файлом) и чтение;
– поле работы с EEPROM-памятью – аналогично Flash;
– поле выбора микроконтроллера –  в выпадающем списке выбираем микроконтроллер с которым будет работать программатор, кнопка «Search» запускает процесс автоматического определения  микроконтроллера по его сигнатуре (рекомендую пользоваться именно этой кнопкой – сразу проверяется наличие связи с МК) ;
– работа с фьюзами. Окошко пресетов и кнопку «Program» не трогаем – это для работы с пресетами. Захотите использовать – нужно будет вручную прописывать эти самые пресеты – оно Вам нада? Кнопка «Advanced...» открывает окно установки фьюзов (дальше об этом подробней);
– поле выбора программатора. В выпадающем списке выбираем программатор с которым Вы работаете (в данном случае выбран программатор Громова) , порт через который работает программатор (у меня программатор Громова работает на COM1) и скорость работы порта (для Громова – скорость не имеет значения – оставляем дефолтную).

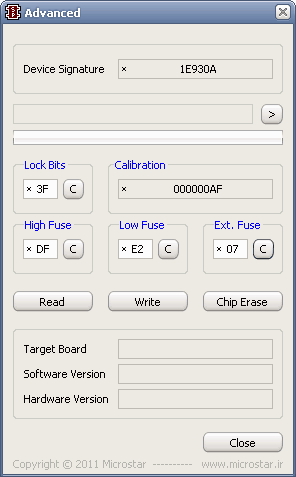

Теперь подробней о «Advanced…»  окне работы с фьюзами.

Окно очень информативно. Содержит сигнатуру микроконтроллера (Device Signature), калибровочное значение для генератора (Calibration) и, собственно, сами фьюз-биты, разбитые на четыре байта (Lock Bits, High Fuse, Low Fuse, Ext. Fuse). При открытии окна данные автоматически считываются с микроконтроллера.
Запись фьз-бит возможна в двух вариантах:
1 Записью в соответствующие окошки значений всего фьюз-байта (шестнадцатеричные числа).
Этот способ более удобен (безопасен) если Вы повторяете готовое устройство и у Вас есть эти значения.
2 При помощи фьюз-калькулятора. Удобно если Вы создаете свое устройство и необходимо задать нужный Вам режим работы микроконтроллера. Для перехода в этот режим жмем «С» возле нужного байта фьзов. Откроется окно калькулятора, где и выбираются нужные режимы работы. После того как все значения выставлены – жмем «Write».
Нижнее поле не трогаем.

Окно калькулятора фьюз-бит. (после нажатия «С»)

В окне в выпадающих списках и чек-боксах выбираем нужный режим, в окошке снизу сразу видим значение всего байта. Когда установка завершена – жмем ОК.
Будьте внимательны – неправильная установка некоторых бит сделает невозможным дальнейшее использование микроконтроллера.

А теперь о самом процессе программирования:
1 Подключаем программатор (если для Вашего программатора нужен драйвер, естественно, он уже должен быть установлен);
2 Подключаем программатор к программируемому устройству;
3 Подаем питание на программируемое устройство (если сам программатор это не делает);
4 Запускаем SinaProg, выбираем в окошке программатора Ваш программатор;
5 Жмем «Search» и в окошке должен появится тип Вашего микроконтроллера (если этого не произошло – где-то что-то не работает или установлено не правильно);
6 Выбираем HEX-файл прошивки, в поле Flash жмем кнопку «Program»  - микроконтроллер прошьется;
7 Если необходимо также записать и область EEPROM, опять выбираем HEX-файл для EEPROM (напоминаю, он должен иметь расширение «eep» – переименуйте если понадобится);
8 Нажимаем »Advanced…» и в новом окне выставляем фьюзы (как описано выше), жмем «Write» – прошиваем фьюзы;
9 Готово, микроконтроллер прошит. Отключаем питание, отключаем программатор, закрываем программу.
Ничего сложного!

Коментарии от создателя SinaProg (родной Readme.txt).

* Вы можете редактировать файл «.\data\Fuses.txt», для того чтобы добавить свои коментарии при записи фьюз-бит.* Если Вы имеете проблемы с LPT-портом в Windows NT/2K/XP, запустите «install_giveio.bat» (расположен в «.\data\Giveio.zip»).*Если Вы имеете проблемы с USBasp программатором, обновите драйвер для винды (находится в «.\data\USBasp Driver 0.1.12.1.zip»).* При использовании SinaProg при помощи Wine в Linux, переименуйте «Port.txt» в «Port.win» и потом переименуйте «Port.lnx» в «Port.txt»

Файлы к статье:
SinaProg 2.1.1.RUS.rar  — Программ для прошивки AVR микроконтроллеров с поддержкой программатора Громова и русифицированным фьюз калькулятором.
Если Вы привыкли работать с фьюзами на английском – вот оригинальная SinaProg без правок.
SinaProg 2.1.1.rar  — Программ для прошивки AVR микроконтроллеров.

Еще смотрим:
www.microstar.ir – Сайт программы SinaProg.

Два несложных программатора для USB и COM.
056-USB-программатор – легко! (USBTiny) – делаем программатор USBtiny.
Делаем COM программатор для AVR микроконтроллеров.

ЦИФРОВОЙ РЕГУЛЯТОР МОЩНОСТИ НАГРУЗКИ.

Регулятор позволяет дискретно изменять мощность инерционной нагрузки, паяльника, электрообогревателя. Регулятор собран на  микроконтроллере PIC 16F628.

Регулировка происходит за счет пропуска части периодов сетевого напряжения. Так при установке значения уровня мощности «0», регулятор подключает нагрузку на один период, потом следует пауза в 15 периодов. При установке уровня мощности «1», нагрузка подключается на 2 периода с паузой в 14 периодов. При выставленном уровне «15», нагрузка подключена постоянно.

Так как переключение симистора  происходит в момент перехода сетевого напряжения через «0», уровень помех создаваемых регулятором – минимальный.

Установленный уровень мощности отображается на цифровом светодиодном индикаторе в виде цифр от 0 до 9 и букв ABCDEF.

Для изменения мощности, необходимо нажать и удерживать соответствующею кнопку.

При выключении питания, установленный уровень сохраняется во внутренней памяти микроконтроллера.

Одновременное нажатие и удержание двух кнопок, вызывает отключение нагрузки. При этом индикатор уровня начинает мигать. Так же осуществляется и последующее включение.

Также имеется таймер времени работы устройства. После включения устройства,  через 2 часа происходит автоматическое отключение нагрузки.

Повторное включение производится нажатием и удержанием двух кнопок одновременно или кратковременным отключением регулятора от сети.

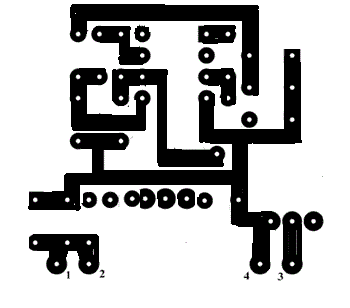

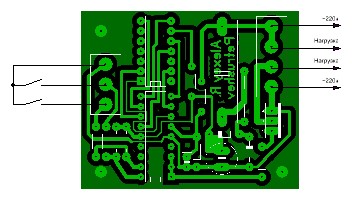

Печатная плата регулятора. Скачать.

Расположение элементов на плате.

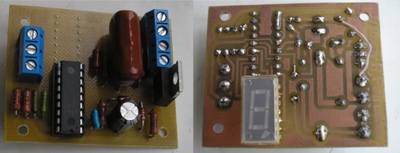

Фото

Часто задаваемые вопросы:

1. На шестую ногу PICa приходит переменное напряжение 70В. Это не ошибка?
Нет, это не ошибка.

2. Не происходит увеличение показания индикатора и он постоянно мигает.
Увеличте емкость конденсатора по питанию до 1000мк.

3.Биты конфигурации контроллера.
WDT_ON
INTRC_OSC_NOCLKOUT
PWRTE_ON
CP_OFF
MCLRE_OFF
BODEN_ON
LVP_OFF

4. Можно ли использовать PIC16F628A? Да, можно.  После загрузки HEX файла в программатор, необходимо убедится в правильности установки конфигурации (указана в пункте 3). Пример установки конфигурации для icprog.

Здесь Вы можете скачать схему, прошивку микроконтроллера, печатную плату, исходник бесплатно.

Как работает вирус^*

В винде сидит простенький модуль, который делает следующие вещи:

1. Не даёт запустить диалоговое окно для запуска программ (однако, это окно можно вызвать из диспетчера задач, меню Файл → Новая задача (Выполнить...))
2. Не даёт запустить редактор реестра
3. Следит за целостностью своих изменений в реестре
4. Изменяет локальный резолвер (файл system32\drivers\etc\hosts), подменяя адреса одноклассников и вконтакта на сторонний IP и блокируя обновление антивируса касперского. Причём делает это с юмором: расставляет кучу пустых строк и пробелов, чтобы при открытии файла и беглом просмотре не обнаружить изменений.
5. Следит за целостностью своих изменений в файле hosts

Модификацию вируса, с которой разбирался я, на момент лечения не обнаруживал ни один из популярных антивирусов.

* Вирус постоянно модифицируется. Информация о его работе может оказаться устаревшей, несмотря на то, что эта заметка постоянно дополняется.
Что важнее: процедура лечения — не изменилась. Она стандартная.

Как лечить

1. Скачать свежий Dr.Web CureIt! и просканировать им систему. Там где есть один вирус, могут быть и другие. В любом случае хуже точно не будет.

2. Скачать и запустить любой сторонний редактор реестра (например, RegWorks 1.3.3). В нём надо посмотреть значение ключа
HKLM/Software/Microsoft/Windows NT/CurrentVersion/Winlogon/Userinit

Обычно в этом ключе лежит путь к системному файлу userinit.exe (например, C:\WINDOWS\system32\userinit.exe). В нашем случае сюда записан ещё и путь к вирусу, через запятую. Запоминаем путь и имя исполняемого файла.

3. Убиваем вирусный процесс. Чтобы не ошибиться можно воспользоваться утилитой ProcessExplorer, она показывает пути к файлам. Но можно и из диспетчера задач.

После этого удаляем вирусный файл и восстанавливаем ключ реестра.

4. Чистим файл hosts из %windir%\system32\drivers\etc\. В нём должна остаться единственная запись:

127.0.0.1        localhost

Ещё раз заостряю внимание: изменённый вирусом, этот файл содержит кучу пустых строк и пробелов. То есть, внешне (если открыть через блокнот) может выглядеть нормальным (если не обращать внимание на полосы прокрутки). Для надёжности имеет смысл его вообще удалить и создать новый с таким же названием.

Второй важный момент: по умолчанию в системе не отображаются скрытые и системные файлы, но hosts не является ни скрытым, ни системным. В некоторых случаях вирус скрывает настоящий файл, а рядом создаёт ещё один, видимый, но с русской буквой «о» в названии. При этом вирус может блокировать отображение скрытых и системных файлов.

Правка файла с русской буквой в имени ни к какому результату, естественно, не приведёт.
Для того, чтобы гарантированно открыть настоящий hosts, необходимо выполнить (System+R) команду:

ejaVu Sans Mono', 'courier new'; padding-left: 32px; border: 1px solid #ddddee; line-height: 19.5px; font-size: 13px; background-color: #eeeeff;">notepad %windir%\system32\drivers\etc\hosts

которую нужно набрать от руки.

4*

Также поступила информация, что вирус может заменить DNS в настройках сети, не трогая файл hosts.
Смысл — тот же: подменить официальный адрес сайта на «левый».

Строго рекомендуется проверить сетевые настройки и сравнить их с провайдерскими.

Дополнительная информация: Где Windows хранит IP-адреса.

5. Очищаем локальный кэш DNS. Для этого набираем в командной строке:

ejaVu Sans Mono', 'courier new'; padding-left: 32px; border: 1px solid #ddddee; line-height: 19.5px; font-size: 13px; background-color: #eeeeff;">ipconfig /flushdns

Запуск командной строки:
Пуск → Выполнить (или System+R), команда «cmd»

Дело в том, что система кэширует полученные из DNS адреса, для ускорения обработки запросов. Кэшируются и записи из hosts. То есть, несмотря на то, что файл почищен, вредоносные записи могут ещё использоваться какое-то время.

При нормальной работе системы эти записи должны будут удалиться автоматически и достаточно быстро (~1-3 мин.), но для надёжности лучше очистить кэш вручную.
Подробнее про очистку кэшей сетевых адресов можно прочитать здесь.

Перезагружаться нет необходимости, всё должно заработать сразу.

⚠ Если вы всё сделали по инструкции, но ничего не помогло — задайте свой вопрос в комментариях.
При этом помните: чем подробнее вы опишете проявления вируса и свои действия по его лечению, тем больше вероятность, что вам помогут.

Как не надо делать

Некоторые персонажи в интернете советуют удалять всю папку etc. Делать это категорически нельзя, несмотря на то, что это и правда помогает.

Дело в том, что в etc находятся служебные системные файлы, к которым система периодически обращается. После удаления папки каждое такое обращение будет завершаться с ошибкой. Восстанавливать эту папку (как, например, %TEMPсистема не умеет, восстанавливать файлы в ней — тоже.

В итоге удаление всего каталога etc может привести к непредсказуемым последствиям.

Пример модифицированного файла hosts

Для удобства я удалил лишние пробельные символы, разбил содержимое на два блока и убрал однотипные записи из второго.

193.218.156.156 www.vkontakte.ru
193.218.156.156 www.vk.com
193.218.156.156 vkontakte.ru
193.218.156.156 vk.com
193.218.156.156 www.odnoklassniki.ru
193.218.156.156 odnoklassniki.ru

127.0.0.1    downloads.kaspersky-labs.com
127.0.0.1    downloads0.kaspersky-labs.com
#........
127.0.0.1    downloads10.kaspersky-labs.com
127.0.0.1    dnl-geo.kaspersky-labs.com
127.0.0.1    dnl-00.geo.kaspersky.com
#........
127.0.0.1    dnl-20.geo.kaspersky.com

Второй блок не даёт обновляться антивирусу касперского.

Первый блок перенаправляет любые запросы к одноклассникам и вконтакту на ip-адрес 193.218.156.156. Это один из первых адресов, которые использовали злоумышленники. Он был заблокирован за считанные дни, а в заметке оставлен только для примера.

Дополнительно

Провайдеры (и хост-провайдеры) обычно дорожат своей репутацией и оперативно блокируют мошенников. Поэтому ip-адреса для перенаправлений меняются очень часто, и отслеживать их — бессмысленно. Пусть этим занимаются правоохранительные органы.

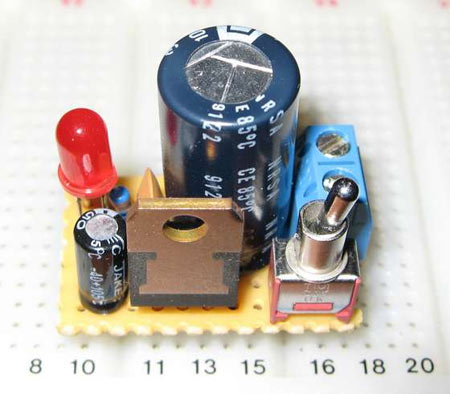

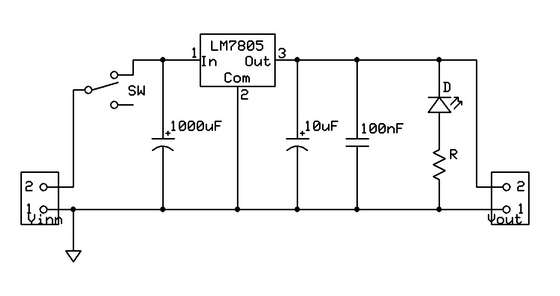

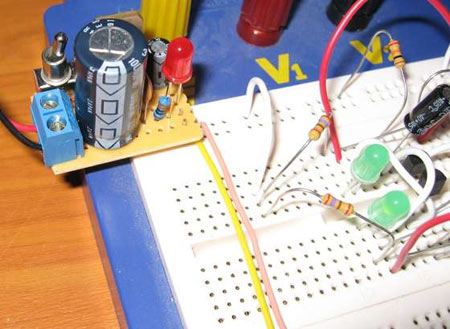

Миниатюрный блок питания

 предлогаю идею по созданию мини блока питания в домашних условиях.

Основная составляющая — любой элемент питания постоянного тока от 8 до 18 вольт.

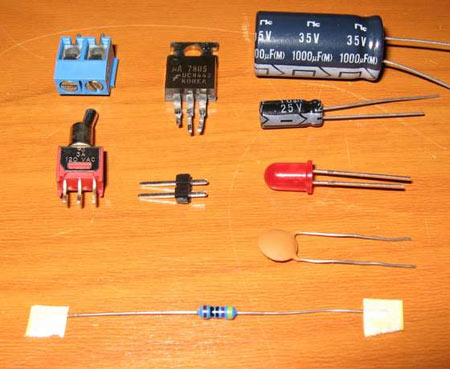

Для блока питания потребуется:

• Электротехнические навыки. Знание схемы коммутации, паяния.
• 1 регулятор напряжения LM 7805
• 1 конденсатор на 10микрофарад
• 1 конденсатор на 1000микрофарад (вы можете использовать любой большой электролитовый конденсатор, не обязательно 1000микрофарад)
• 1 конденсатор на 100нанофарад
• 1 светодиод  для индикации
• 1 резистор для снижения напряжения от 5В до необходимого
• 1 резьбовой вывод для входного напряжения
• 1 переключатель для включения/выключения входного напряжения
• 1 макетная плата с медными глазками, не полосками
• 1 2-контактный коннектор для подключения блока питания к макетной плате

Вычисление сопротивления

R = Омы резистора

V = напряжение светодиода (можно найти в прилагаемой к нему таблице)

I = ток для светодиода (также в таблице)

R = (5-V) / I

Затем округлите результат с повышением числа и выберите резистор с максимально приближенным к этому значению резистор.

Расположите все компоненты на макетной плате, чтобы увидеть, насколько компактно они могут быть установлены. Все составляющие должны располагаться максимально близко друг к другу. Желательно замкнуть цепь без добавления проводов к низу платы.

Отрежьте плату необходимого размера.

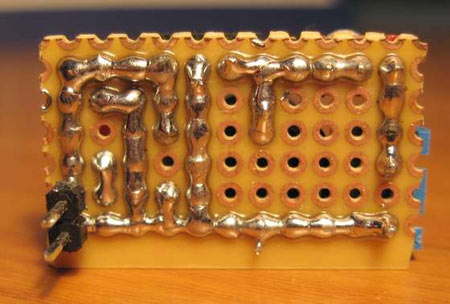

Припаяйте все компоненты к плате.

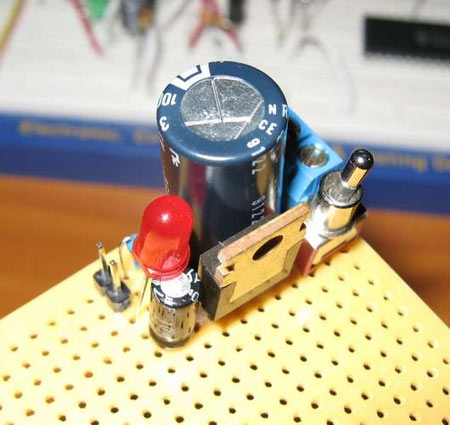

Вот так это получилось у chr.

Готово! Подключите и используйте по назначению.

Напоследок принципиальная схема мини блока питания

Все гениальное просто! Удачи и всех благ.......

Программа RC 3.2. Цветовая маркировка резисторов и конденсаторов

Небольшая программа RC 3.2 (92 кб) для определения параметров резисторов и конденсаторов по их цветовой маркировке (3 — 5 цветных полосок или точек) с автоматической проверкой достоверности полученных результатов по таблицам групп допуска «Допуск — Номинал» (требуется библиотека msvbvm60.dll 680 кб).

Обладает возможностью определения параметров деталей даже при отсутствии некоторых меток (например, выгорели). Также возможно обратное действие — определение цветовой маркировки деталей по их номинальным параметрам.

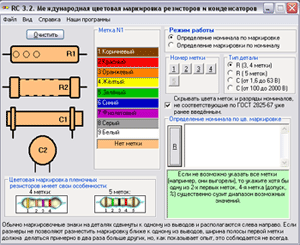

Программа RC 3.2

Работа программы:

I. Режим Определение номинала по маркировке.

Если у Вас в руках резистор или конденсатор с цветными полосками (точками), и нужно узнать его параметры, то Вы, скорее всего, воспользуетесь для этого прибором (если он есть), а не займётесь расчетами по цветным меткам. А если радиоэлемент неисправен и не все цвета меток различимы? В обоих случаях существенно облегчит Вашу жизнь программа RC.

A. Известны цвета всех меток:

• выбрать тип детали;
• выбрать нужный номер метки (кнопки 1 — 5);
• выбрать мышью цвет для нее;
• повторить операции 2-3 N раз, где N — количество меток на радиодетали;
• вывести результат (кнопка R или C).

B. Известны цвета не всех меток:В этом случае укажите те метки, цвета которых можно различить на радиодетали, и нажмите кнопку R или C. Если программе будет недостаточно указанных Вами меток, она сообщит об этом. Если указана метка группы допуска, то программа будет выбирать возможные варианты из своей внутрипрограммной таблицы Допуск-Номинал, если нет — выведет список, диапазон возможных значений, опираясь на указанные вами метки.

II. Режим «Определение маркировки по номиналу»

Применяется в тех случаях, когда имеются либо старые платы либо «россыпь» деталей с цветной маркировкой, где нужно найти резистор или конденсатор с известными параметрами. В этом режиме номинальные параметры выбираются из соответствующих раскрывающихся списков. Всё достаточно просто, только нужно не забывать, что единицы ввода — Ом и пФ, а обозначение 10^5 — это 10⁵.

В этой статье хочу показать, как сделать регулятор напряжения на одном транзисторе, что пригодится для изготовления простого блока питания или универсального адаптера к радиоустройствам, на различные напряжения. Создать такую схему может даже самый начинающий радиолюбитель.

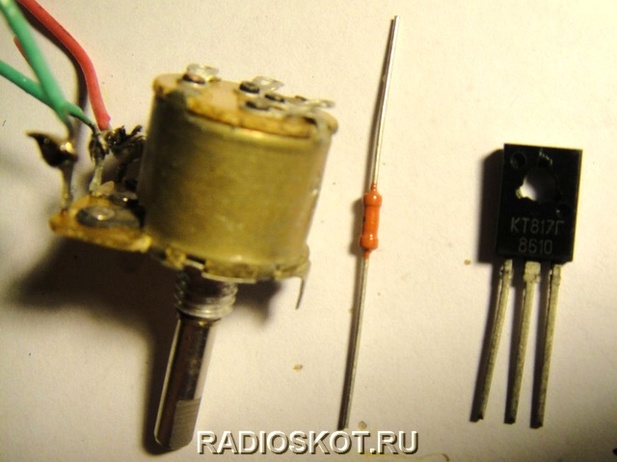

Из компонентов нам понадобится:

1. Транзистор КТ817Г, его можно заменить на КТ815Г.

2. Переменный резистор на 10 кОм.

3. Резистор обычный 0.125 ватт на 1ком.

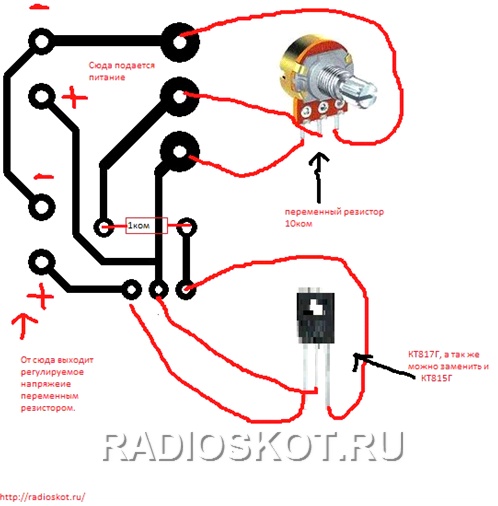

 В виде чертежа решил сделать полную картинку, дабы новичку было легче усвоить работу и представить схему.

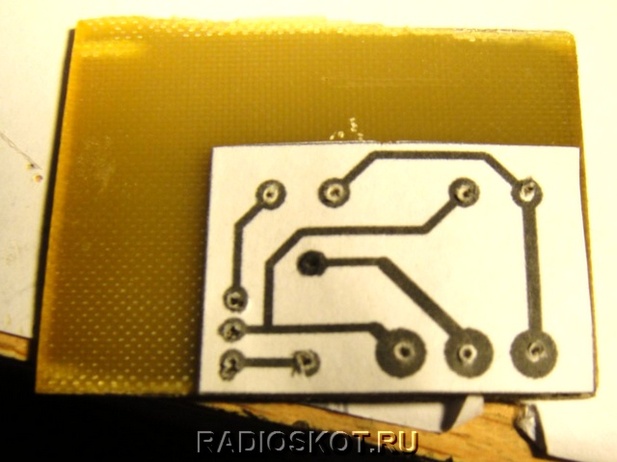

 Начнем сборку. Для начала распечатываем данный чертеж, и ножницами ровно срезаем его без картинок, прикладываем чертеж к текстолиту, и начинанаем сначало сверлить отверстия, т.к потом будет легче нарисовать.

 Далее дырки по чертежу просто соединяем перманентым маркером, или лаком.

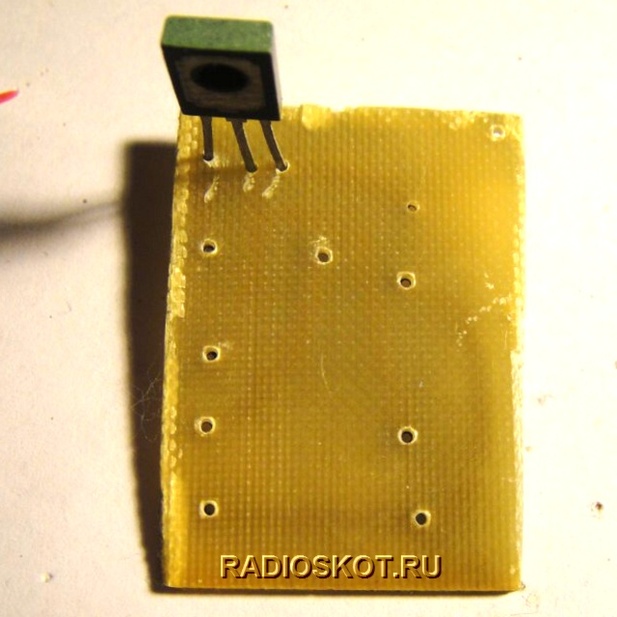

 Обрезаем остатки тестолита и приступим к пайке компонентов. Сначала припаивываем транзистор, только будьте внимательны — не перепутайте ножки на транзисторе местами (эмиттер и базу).

 Дальше устанавливаем резистор на 1ком, затем впаиваем проводами переменный резистор на 10ком. Можно поставить и другой резистор, сразу припаять резистор без этих соплей, но мой резистор не позволил этого, и пришлось повесить на провода… Остается припаять 4 вывода к питанию, и к выходам.

Готово! Подключаем питание, на выход — светодиод, мотор, лампу, в моем случае это был светодиод и вращая регулятор наглядно смотрим на изменение напряжения. Демонстрацию работы данной конструкции, а так-же подробное объяснение подключения, можете посмотреть в видеоролике ниже. Стоит отметить, что мощность и ток нагрузки не должен превышать предельных значений для указанного транзистора — это примерно пол Ампера. Для подключения к регулируемому стабилизатору более мощных устройств, придётся заменить транзистор на КТ805, КТ819.
