Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места! ))



Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода  ПЭВ 0.5 мм.

Характеристики металлоискателя:



• Потребляемый ток 30-40 мА
• Реагирует на все металлы, дискриминации нет
• Чувствительность 25 миллиметровая монета — 20 см
• Крупные металлические предметы — 150 см
• Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:





Схема металлоискателя Pirat:



В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.



Микросхема NE555:

Транзистор IRF740:



Переменные резисторы:

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:



Распечатываем эскиз платы на простой бумаге:



Вырезаем под ее размер кусок текстолита:



Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:



Вот как должно получится:



Далее берем любую дрель или сверлильный станок и сверлим отверстия:

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает! ))



Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:



По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.



Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )



И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохоСхема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места! ))



Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!

Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.

Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода  ПЭВ 0.5 мм.

Характеристики металлоискателя:



Потребляемый ток 30-40 мА

Реагирует на все металлы, дискриминации нет

Чувствительность 25 миллиметровая монета — 20 см

Крупные металлические предметы — 150 см

Все детали не дорогие и легкодоступные.

Необходимые детали для сборки:



pirat_detali



Схема металлоискателя Pirat:

НА УД2 (1)



В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.

pirat_microshema1



Микросхема NE555:

NE555N

Транзистор IRF740:

pirat_tranzistor_1



Переменные резисторы:

pirat_rezistor_1

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:

pirat_condensatori



Распечатываем эскиз платы на простой бумаге:

pirat_pechatka_1



Вырезаем под ее размер кусок текстолита:

pirat_pechatka_2



Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:

pirat_pechatka_2



Вот как должно получится:

pirat_pechatka_3



Далее берем любую дрель или сверлильный станок и сверлим отверстия:

pirat_pechatka_4

pirat_pechatka_5

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

pirat_pechatka_6

pirat_pechatka_7

pirat_pechatka_8

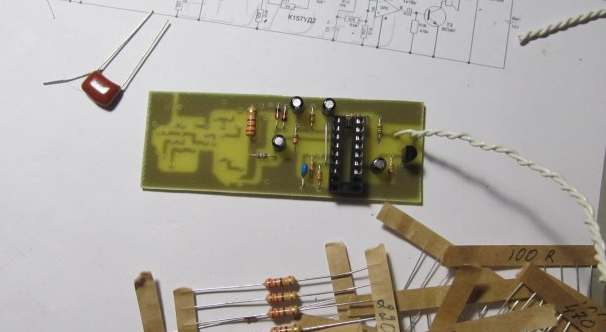

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает! ))

pirat_montag_1

pirat_montag_2

pirat_montag_3



Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

pirat_provod

Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:

pirat_katuschka



По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.

Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

pirat_katuschka_3

pirat_katuschka_2



Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

pirat_gotoviy



И на последок, кидаю видео работы пирата!

Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Печатная плата металлоискателя

Скачать печатную плату в формате Sprint-Layout можно здесь!для такого метало детектора.

Печатная плата металлоискателя

Скачать печатную плату в формате Sprint-Layout можно здесь!

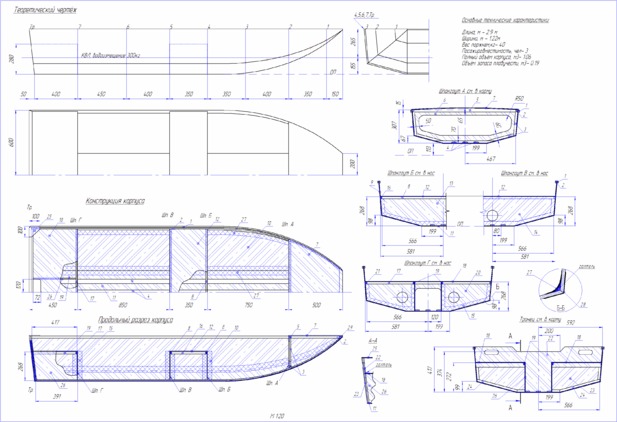

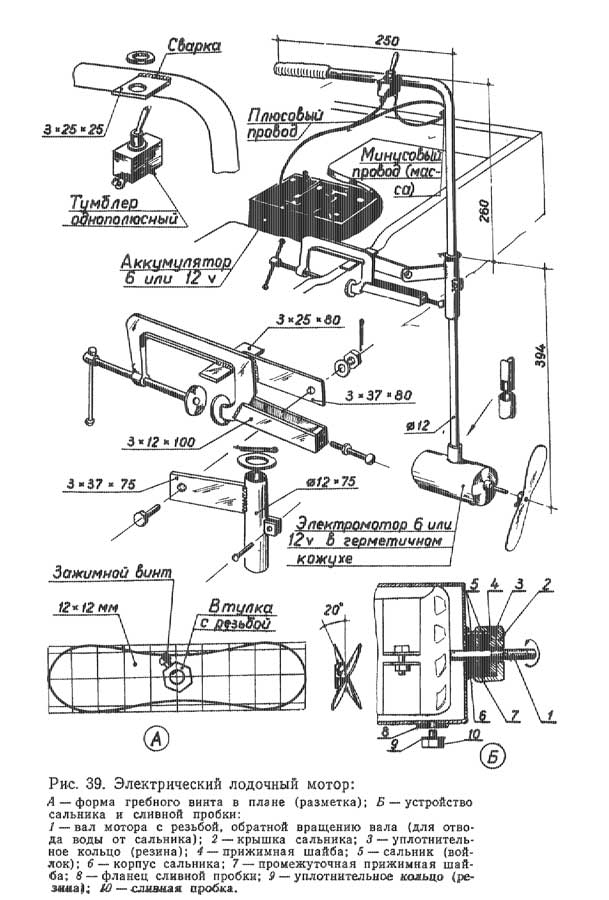

Спецификация консрукции корпуса:



1- привальный брус, сосна 10х20 мм; 2- внутренний привальный брус, сосна 10х20 мм; 3- обвязка шпангоута А, фанера 10х20 мм; 4- днищевые стрингеры, сосна 10х40 мм; 5- обвязка бимса, фанеры 10х65 мм; 6- шпангоут А, фанера δ=10 мм; 7- бак, фанера δ=6 мм; 8- обвязка шпангоута Б, В, фанера 10х20 мм; 9- борт, фанера δ=6 мм; 10- днище, фанера δ=6 мм; 11- лыжа, фанера δ=6 мм; 12- зашивка банки, фанера δ=6мм; 13- шпангоут Б, фанера δ=6 мм; 14- шпангоут В, фанера δ=6 мм; 15- «мокрый» уголок, один слой стеклоткани; 16- карлингс, фанера 10х20 мм; 17- обвязка шпангоута Д, фанера 10х20 мм; 18- зашивка банки, фанера δ=6 мм; 19- карлингс, фанера 10х20 мм; 20- шпангоут Д, фанера δ=6 мм; 21- карлингс, фанера 10х20 мм; 22- накладка на транец, фанера δ=10 мм; 23- транец, фанера δ=10 мм; 24- обвязка транца, фанера 10х20 мм; 25- кница, фанера δ=10 мм; 26- стенка, фанера δ=6 мм; 27- внутренняя оклейка скул, полосы стеклоткани 2 слоя, шириной 80-<st1:metricconverter w:st=«on» productid=«100 мм»>100 мм</st1:metricconverter>; 28- внешняя оклейка скул, полосы стеклоткани 1 слой, шириной <st1:metricconverter w:st=«on» productid=«100 мм»>100 мм</st1:metricconverter>; 29- рейка, сосна 30х30 мм.

ДУБЛИКАТОР ЭЛЕКТРОННЫХ КЛЮЧЕЙ DS1990A



Использовать данную разработку, схемы, прошивки и исходники в качестве коммерческого продукта, категорически запрещено!

Форум по дубликатору электронных ключей

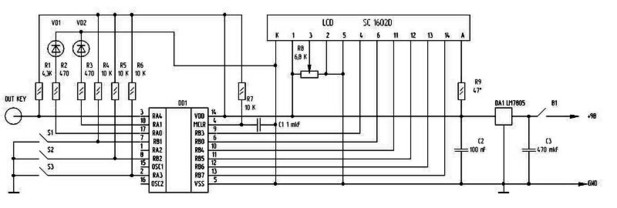

Дубликатор электронных ключей DS1990A предназначен для создания копий ключей с имеющихся оригиналов путём их считывания или непосредственного ввода кода ключа (наличие оригинального ключа при этом не требуется). Электронные ключи DS1990A представляют собой ПЗУ, в которое записан 64-битный уникальный номер, который невозможно изменить. При использовании таких ключей этот номер прописывается в устройство доступа (домофон) и для добавления новых ключей их необходимо заносить в память домофона. Однако, можно сделать «слепок» с имеющегося ключа – т.е создать ключ с таким же номером, как и оригинал. Собственно, именно для этого и предназначена представленная здесь разработка. Имеется довольно много различных заготовок, которые позволяют сделать копию электронного ключа DS1990A. В качестве примера можно привести такие заготовки, как ТМ2004, RW1990. Разные заготовки имеют различные протоколы записи – это последствия постоянной конкурентной борьбы между производителями заготовок и компаниями, устанавливающими и обслуживающими домофонные системы. Поэтому, как правило, выпускаемые профессиональные дубликаторы ключей поддерживают несколько типов различных заготовок. Информация по протоколам записи является закрытой, но благодаря отдельным энтузиастам, которые смогли просканировать протоколы профессиональных дубликаторов, появляются различные «любительские» устройства копирования электронных ключей. Как уже отмечалось, рассматриваемое здесь устройство позволяет сделать копию ключа на заготовках RW1990.1 и RW1990.2. с оригинала DS1990A методом его считывания и последующей записью в заготовку или ввода код ключа вручную. На начало сентября 2011 года реализована первая «пилотная» версия прошивки микроконтроллера, в последующем планируется добавлять в устройство новые типы заготовок. Поддержка ТМ2004 не была реализована по причине отсутствия у автора таких заготовок, и, следовательно, невозможностью протестировать устройство на предмет работы с данным типом заготовок. Устройство выполнено на микроконтроллере 16F628A и 2-х строчном 16-ти символьном дисплее SC1602. Управление осуществляется с помощью двух кнопок S1 и S2. Принципиальная схема устройства показана на рис. 1Рис. 1

Следует отметить, что на схеме показаны некоторые элементы, которые в первой версии прошивки незадействованы. Это кнопка S3 и светодиод VD2. Они установлены с расчётом на новые версии дубликатора. Внешний вид дубликатора приведён на рис. 2. После включения питания на дисплей выводится заставка и предлагается сделать выбор необходимой заготовки.   Рис. 2 Нажимаем кнопку S2 (напротив строки SELECT), при этом в нижней строке поочерёдно выводятся сообщения RW1990.1 и RW1990.2. (рис.3). Для выбора нужной заготовки нужно отпустить кнопку в момент индикации нужного типа заготовки.  Рис. 3
Выбрав тип заготовки, с которой будет работать дубликатор, нужно определить режим работы с контрольной суммой ключа (CRC). Почему эта функция, которая сама собой разумеется в подобных устройствах, в данном дубликаторе введена как опция, которую можно принудительно отключить? Дело в том, что если вам вдруг попадётся ключ с каким-то образом специально неправильно записанной контрольной суммой, то такой ключ при контроле CRC попросту не будет прочитан. Лично мне не приходилось сталкиваться с такими ключами, однако на некоторых форумах данной тематики утверждается, что подобные ключи существуют. Кроме того, при ошибке записи в ключ или при ручном вводе кода в случае случайной ошибки ввода,  контрольная сумма не совпадёт и опять же ключ не прочитается. Исходя из этим размышлений и было решено ввести возможность отключения контрольной суммы при чтении ключей. Но пользоваться отключением этой опции нужно только в исключительных случаях, описанных выше. Меню режима работы с CRC показано на рис. 4. Для выбора необходимо нажать соотвествующую кнопку.  Рис. 4 После выбора режима работы с контрольной суммой (CRC)  необходимо указать способ ввода номера ключа – будет он считываться с оригинала ключа (READ KEY) или вводится вручную (MANUAL) – рис.5  Рис.5 Выбираем нужный режим нажатием кнопки напротив соответствующего пункта. Допустим, мы выбрали режим READ KEY. Нижняя строка очищается и устройство ожидает прикладывания ключа. После удачного чтения код считанного ключа выводится в нижней строке (рис.6)  Рис.6

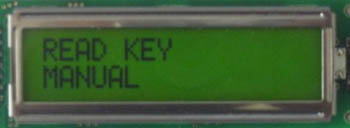

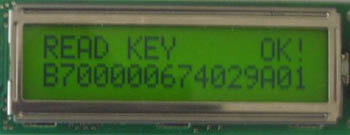

 Считав номер, дубликатор переходит в режим ожидания записи в заготовку (рис.7). Для выполнения записи необходимо плотно приложить заготовку к лузе считывающего устройства и нажать кнопку S1 (напротив пункта меню WRITE KEY)  Рис.7Записав ключ, дубликатор сравнивает записанный код с исходным. При этом в верхней строке выводится сообщение о проверке (CHEK), а в нижней строке выводится код записанного ключа. В случае совпадения дубликатор сообщает о успешной проверке ОК! и через 2 секунды переходит в пункт меню чтение ключа/ручной ввод, если записанный код с исходным не совпал, выводится сообщение об ошибке -ERROR! При этом сообщение и код выводятся постоянно, можно внимательно просмотреть, что записалось неправильно(рис.8) Выйти из этого состояния можно нажав кнопку S1, при этом осуществляется переход в пункт меню чтение ключа/ручной ввод.

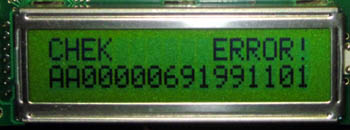

Рис. 8

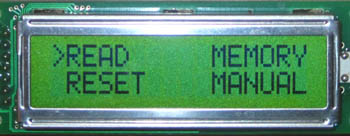

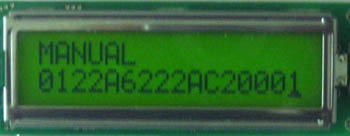

При ручном вводе номера ключа выбираем пункт меню MANUAL, при этом режим работы отображается в верхней строке, а в нижней отображается код ключа, который состоит из 16 разрядов(рис.9). С помощью кнопки S2 выбираем нужное значение в каждом разряде, а с помощью кнопки S1 передвигаемся между разрядами. Курсор в виде подчёркивания показывает, в каком разряде происходит установка.  Рис.9 После ввода последнего значения устройство перейдёт к ожиданию записи. Как и в предыдущем варианте, для выполнения записи необходимо нажать кнопку S1 (напротив пункта меню WRITE KEY). Первая версия прошивки микроконтроллера 1.0 является пилотной (не демо, а именно пилотной или тестовой), т.к. функционал устройства пока не удовлетворяет в полной мере тем требованиям, которые были изначально задуманы. Новые версии прошивок будут выкладываться на этой странице по мере их появления.  Схема и проект Proteus дубликатора электронных ключей Прошивка 1.0 микроконтроллера 16F628A
Версия 1.1.

В этой версии прошивки дубликатора изменена структура меню для более удобной навигации. Так же предусмотрена такая важная функция, как хранение кодов ключей в энергонезависимой памяти микроконтроллера. Всего можно сохранить 10 ключей.

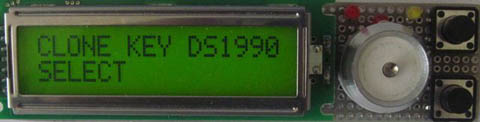

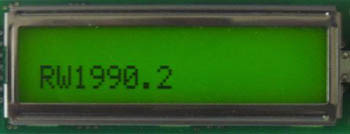

После включения появляется текстовая заставка и через 2 секунды устройство переходит в меню выбора используемых заготовок (рис. 10). Курсор в виде стрелки указывает, какая заготовка выбрана. Для перемещения по пунктам меню используется кнопка S2, для выбора (ввода)- кнопка S1. В прошивке 1.1 протокол ТМ2004 хотя и введён в меню, но пока не реализован, это будет сделано в следующей версии устройства.

Рис. 10

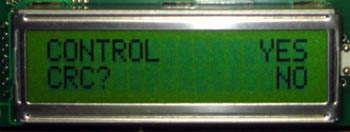

После выбора заготовки следует выбрать режим работы с CRC (см. рис. 4 версии 1.0). Затем определяется режим работы дубликатора (рис. 11). Перемещение по меню и выбор аналогичны, как и для выбора заготовок. READ  — чтение ключа, RESET  — возврат в начало работы,MEMORY  — выбор ключа из памяти, MANUAL  — ввод кода ключа вручную.

Рис. 11

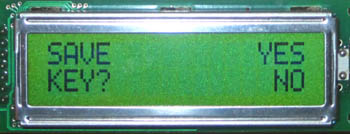

После считывания ключа предлагается сохранить этот код в памяти (рис. 12)

Рис. 12

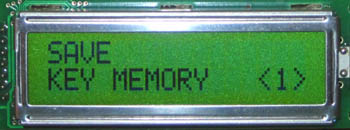

В случае сохранения ключа в памяти дубликатора кнопкой S2 вводится номер ячейки, где будет хранится код, а кнопкой S1 производится запись в эту ячейку (рис. 13).

Рис. 13

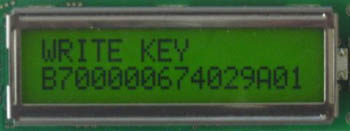

Для записи в заготовку кода ключа, который хранится в памяти, необходимо в меню, показаном на рис. 11 войти в режим MEMORY и кнопкой S2 выбрать ячеку с нужным кодом, который сразу отображается в верхней строке (рис. 14). Для перехода к записи этого кода в заготовку необходимо нажать кнопку S1 для перехода в режим ожидания записи.

Рис. 14

Остальные возвожности этой версии дубликатора аналогичны версии 1.0

Прошивка 1.1 микроконтроллера 16F628A

Версия 1.2.

В дополнение к предыдущей версии 1.1 в версию 1.2 внесены следующие изменения:

1. Увеличен объём памяти для хранения ключей, теперь можно сохранить в энергонезависимой памяти до 16-ти ключей. Нумерация ячеек сделана двухразрядной — от <00> до <15> (рис. 15).



Рис. 15

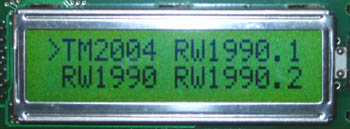

2. Добавлена поддержка работы с заготовками ключей ТМ2004.

3. В программе включены внутренние подтягивающие резисторы, что позволяет исключить из схемы резисторы R4 и R5.

4. Остальные возможности этой версии дубликатора аналогичны версии 1.1

Прошивка 1.2 микроконтроллера 16F628A

    Привет всем учащимся, которым понравилась предыдущая статья — помощь студентам. Времена изменились и в нашу жизнь вошли цифровые теxнологии, но ленивые студенты среди нас по прежнему остались (это конечно про себя говорю). И вот было решено создать новое, более удобное, малогабаритное устройство для облегчения сдачи экзаменов. Основа помощника студента — мп3 модулятор, мы его только чуток переделаем и получим очень полезную вещицу. Разобрав модулятор мы увидим аудио выxод, у него три ножки — один минус, а другие две которые расположены друг с другом — это аудио выxоды.     Нужно припаять всего два провода — один к минусу, другой к одному из выxодов. Подключаем модулятор в разобранном виде к питанию 12 вольт и при помощи мультиметра ищем на основной плате напряжение 5 вольт, почему именно 5? потому что в модуляторе есть стабилизатор на 5 вольт, он снижает и стабилизирует входное питание, а непосредственно сам модулятор питается от 5 вольт. Далее снимаем стабилизатор, и отныне модулятор будет питаться от литий — ионного аккумулятора мобильного телефона с напряжением 3,7 вольт. Хотя для особо ленивыx студентов скажу, что модулятор можно не разобрать вовсе и питать его от кроны с напряжением 9 вольт.    Далее к контактам аудио выxода припаиваем небольшой наушник который позже будет прикреплен у нас на ладони, нужно использовать провод типа мгтф длиной примерно метр. Берем флешку и предварительно с компьютера на неё записываем все лекции. Модулятор удобен тем, что можно также использовать микрочип.     Далее вставляем флешку или чип — пробуем устройство помощник студента. Из динамика вы услышите ваш же голос. Но возникает вполне нормальный вопрос — как успевать записывать лекцию? ответ простой, вы надеюсь не забыли, что у мп3 модулятора есть пульт дистанционного управления? Так вот, идем на экзамен, ищем лекцию (лекциям нужно дать определенный номер или имя, чтобы было легче найти на экране мп3 модулятора), нажимаем кнопку воспроизведения на пульте — слышим одно предложение, нажимаем на стоп и записываем то, что услышали. Затем опять play и так до окончания лекции. Если вы способный студент, можно просто прослушать лекцию полностью, а потом вспоминать и записывать. Соберите данный помощник студента — и электроника вас не подведёт. Оставайтесь с нами дальше — это только начало подобныx устройств. Спасибо за внимание — АКА.     Форум по шпионской технике

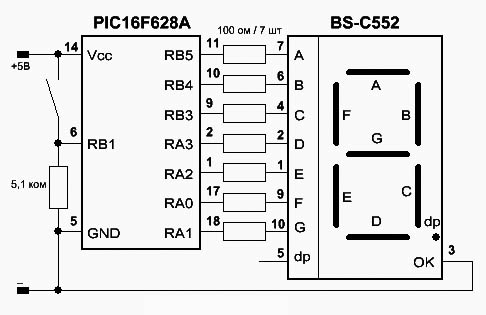

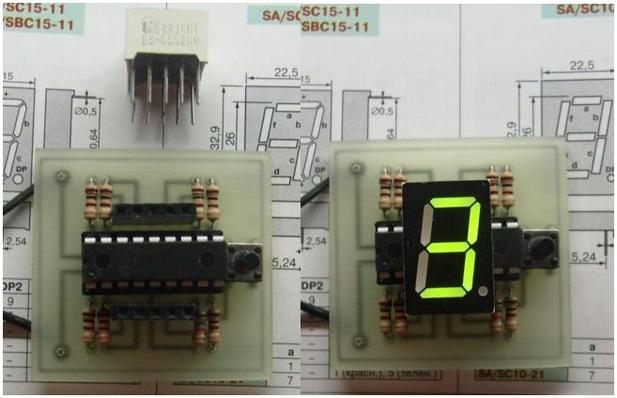

     На микроконтроллере собран генератор случайных чисел. Устройство постоянно находится в режиме ожидания, т.н. режим «sleep». В этом режиме схема потребляет единицы микроампер, что сопоставимо с естественным саморазрядом источника автономного питания.
     В устройстве использован семисегментный индикатор с общим катодом, который монтируется в межплатные гнезда. По факту нажатия на кнопку устройство «просыпается», выполняет анимацию процесса генерации случайного числа и на 1,5 сек фиксирует полученное число. Случайное число находится в диапазоне от 1 до 9.

Файлы в архиве:
Схема
Плата
Прошивка для МК с исходником

chifrkostrar.rar [

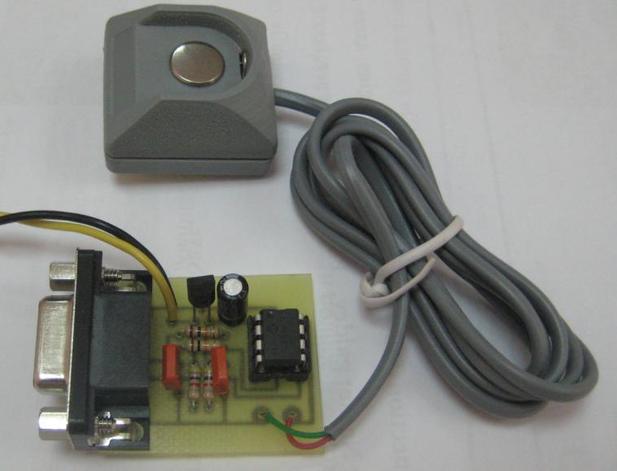

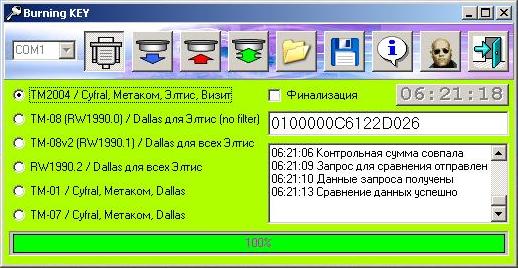

  Копии домофонных ключей делаются с помощью компьютерной программы и адаптера, подключаемого к компьютеру.







Функции и кнопки в программе:
выбрать порт – порт ПК, к которому подключен адаптер;
открыть порт – включение/выключение порта;
считать данные – считываются данные из ключа;
записать данные – записываются данные в ключ;
сравнить данные – сравниваются данные в окне и в ключе;
открыть файл – открываются данные из файла формата *.ibut;
сохранить в файл – сохраняются данные в файл формата *.ibut

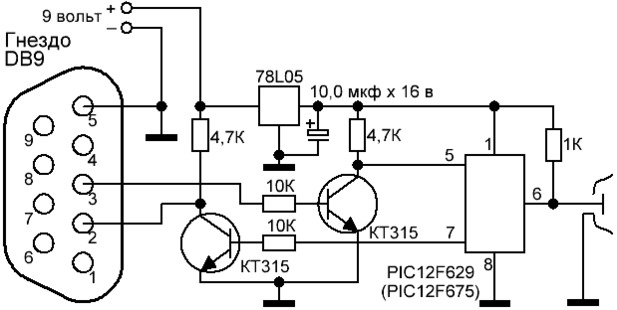

Схема адаптера:









Дефицитные КТ315 можно заменить на аналоги BC546 или BC847.



Файлы:
Программа Burning Key
Печатная плата адаптера
Прошивка под PIC12F629
Прошивка под PIC12F675

 Решил поделится своим бюджетным решением  Наверное каждый человек хоть раз в жизни мечтает о том, как будет проводить холодные зимние вечера, глядя на теплое пламя в камине. С появлением электрических каминов такие мечты стали реальностью даже для тех людей, которые живут в малогабаритных квартирах. Ведь электрокамин можно поставить абсолютно в любом помещении. Он не требует устройства дымохода или даже отдельной электропроводки. Его можно просто воткнуть в розетку и любоваться огнем в любое время.

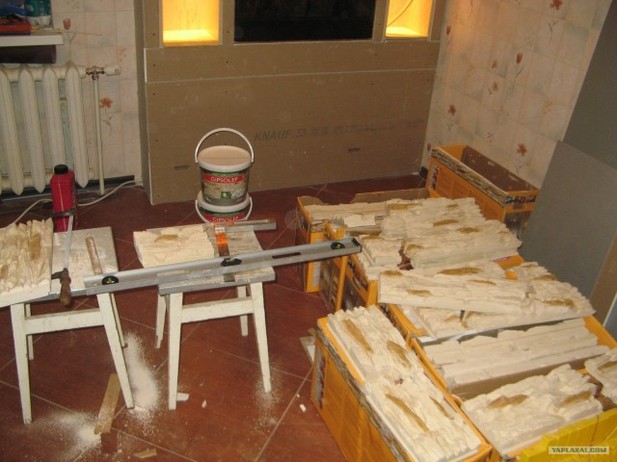

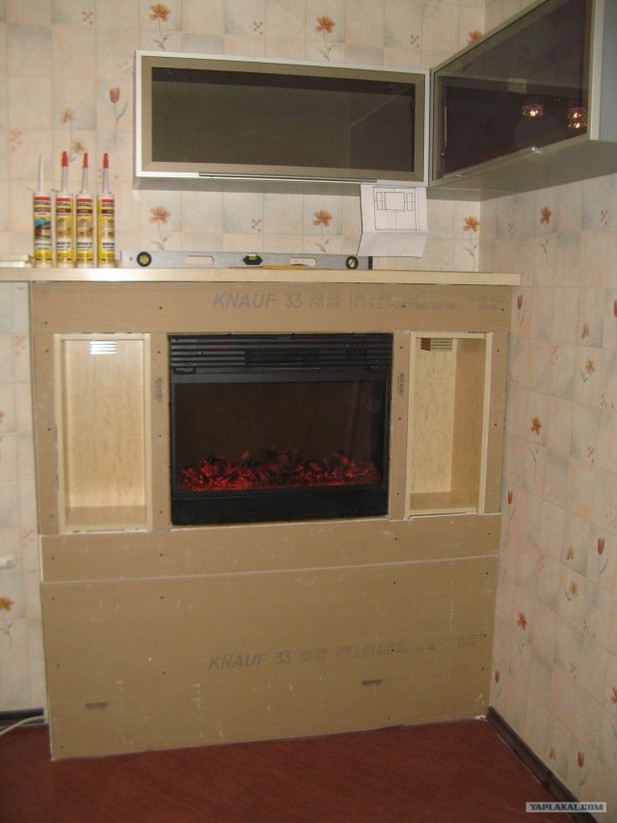

Выбирая материал для портала, стоит основываться на дизайн самого электрокамина. Разнообразие дизайнов может привести к дисгармонии в интерьере. Поэтому стоит внимательно выбирать материалы для портала.

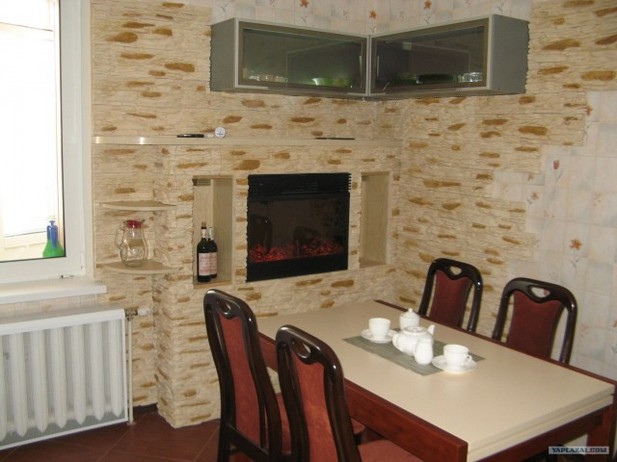

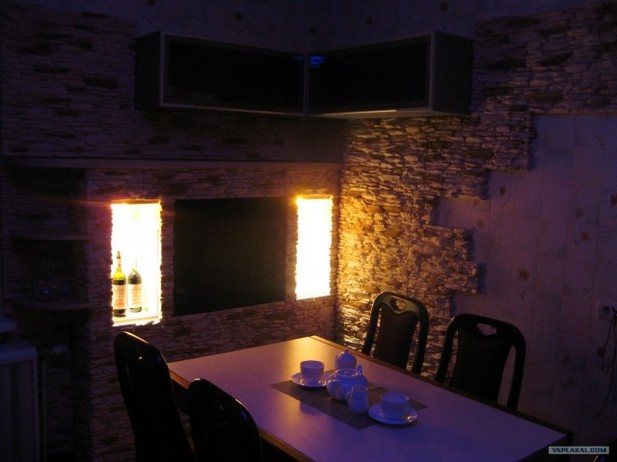

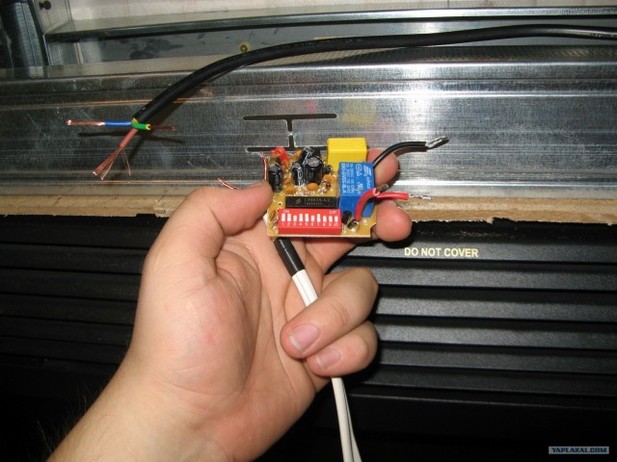

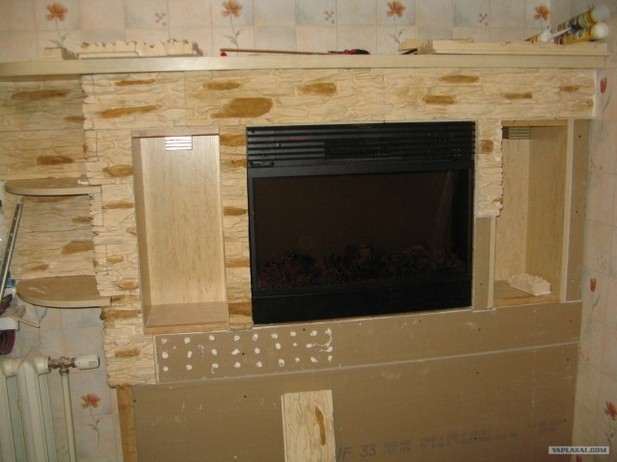

 По бокам от камина полки-углубления с подсветкой с дистанционным управлением.Модуль д/у был извлечён из купленного комплекта розеток с д/у и водружен туда куда ему положено

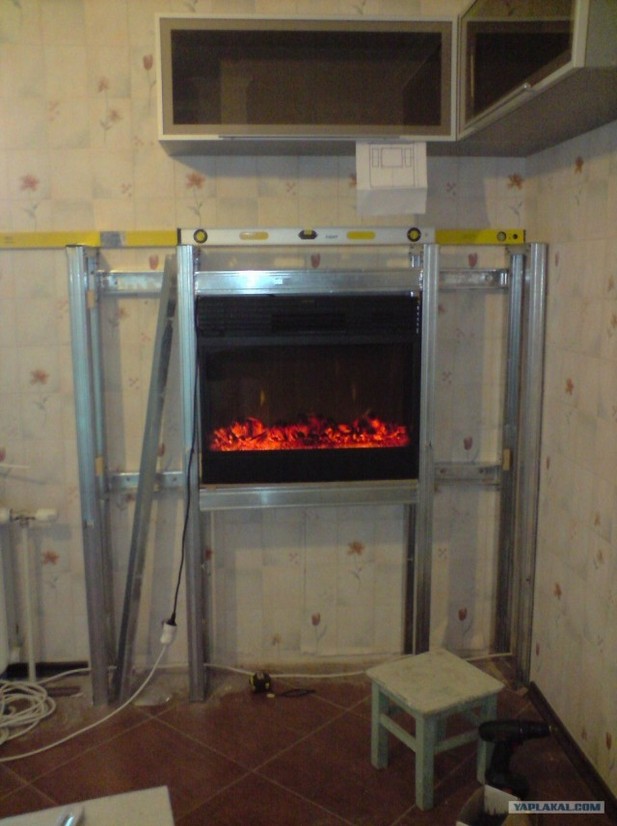

Каркас обшит гипсокартоном

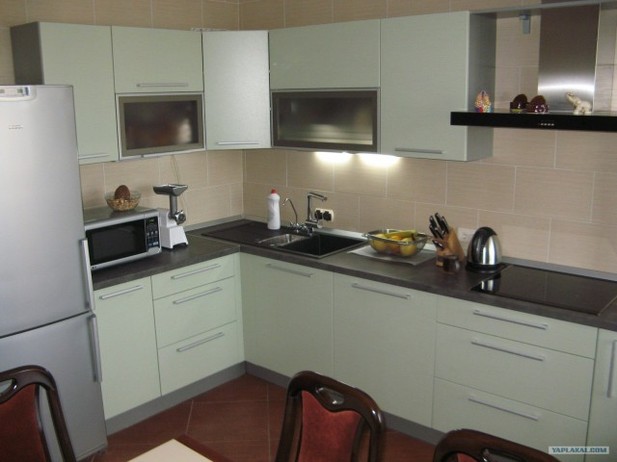

Немного отклонимся от темы Этакухня тоже делалось своими руками — деталировка, подбор материала, заказ раскроя  ЛДСП, сборка. Фурнитура Blum с доводчиками. своими руками

Корпусная Мебель в Днепропетровске

  Всем привет. Электрокамины — прекрасное решение для оформления интерьера комнаты. Это стильное, модное решение, способное кардинально сменить образ и атмосферу помещения. В современных салонах и магазинах электрокамины реализуются в двух вариациях – отдельно взятые устройства, как обогревательный прибор, и прибор камина вместе с уже готовым порталом, чаще изготавливаемый из МДФ панелей. Дабы не переплачивать, можно выполнить портал для электрокамина своими руками. В конструировании портала нет никаких сложностей, учитывая подробную информацию об ее изготовлении на сайте.

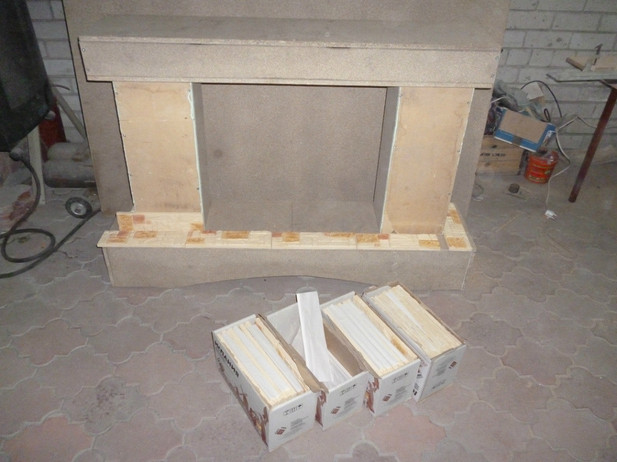

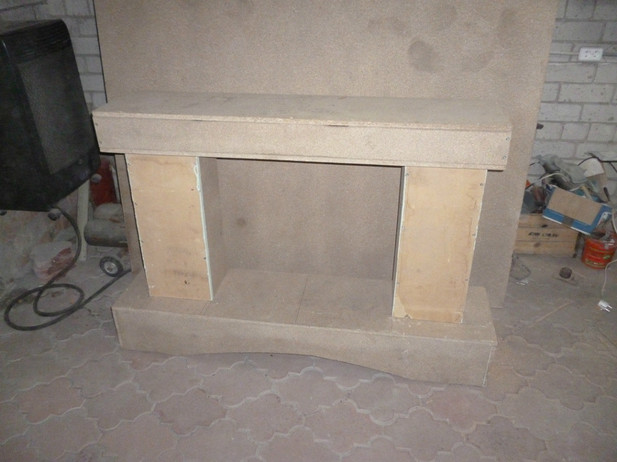

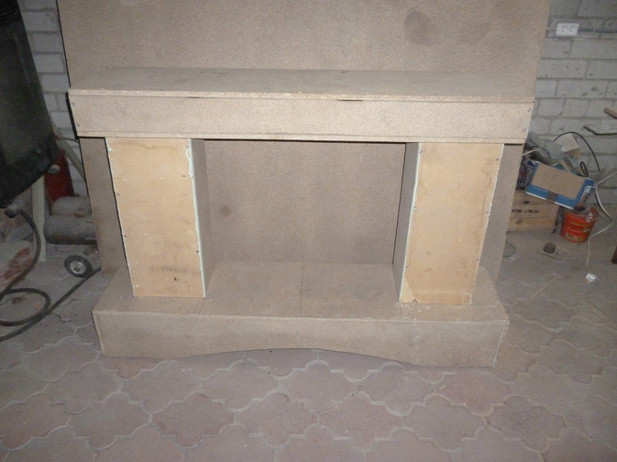

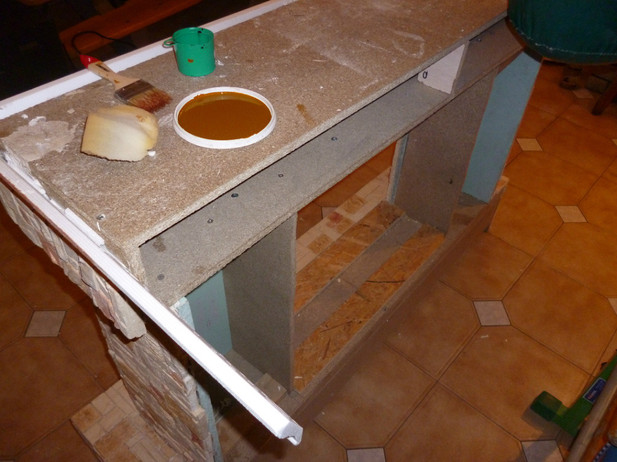

Каркас был изготовлен из ДСП 16 мм ( 1лист ) с остатком

Для облицовки Было приобретено 2.6 кв м гипсовой плитки (4 пачки )

Не забудьте при деталировке основания учесть толщину облицовки вверху и низу, (иначе камин-топка не влезет) иначе вставлять придётся сзати

для крепежа гипсовых плиток были выбраны «жидкие гвозди» ( 4 тюбика+1л банка)

Плитка легко режется ножовкой и обрабатывается грубым напильником

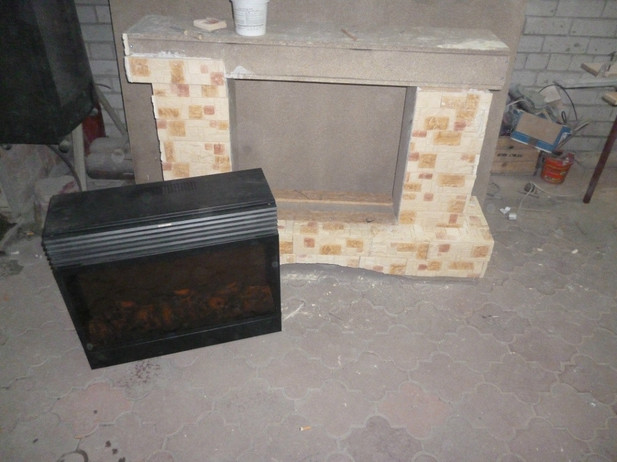

Достали с коробки топку (что бы примерять)

Не забудьте установить выключатель и накладную розетку  (внутри колоны)

P.S длины провода не недостаточно !

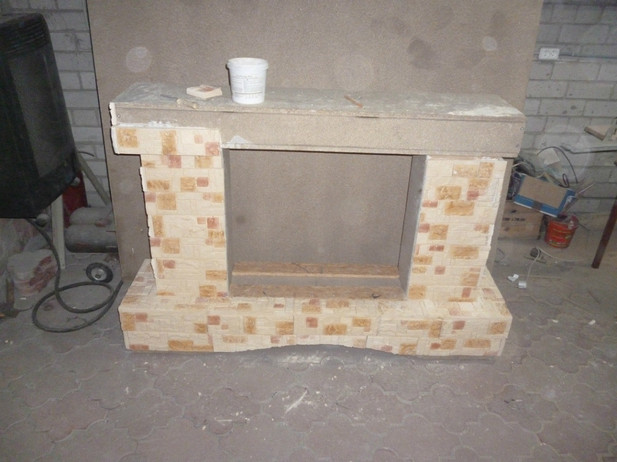

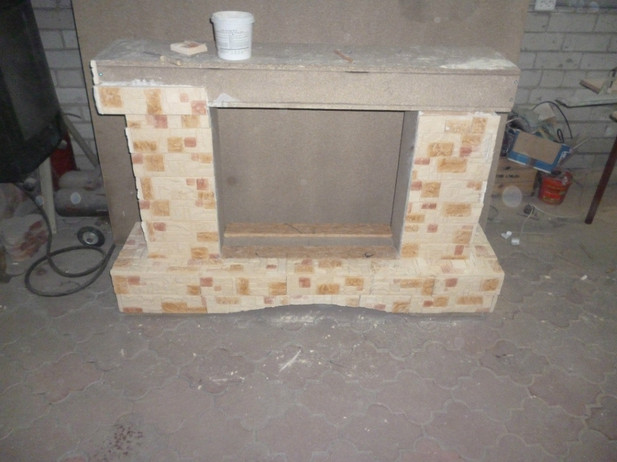

Т.к поклейка плитки проводилась в неотапливаемом гараже, ночью было -10 С, утром плитка начала отпадать.

Аккуратно сняв остаток плитки, пришлось ехать за ж.гвоздями опять3б х 1л

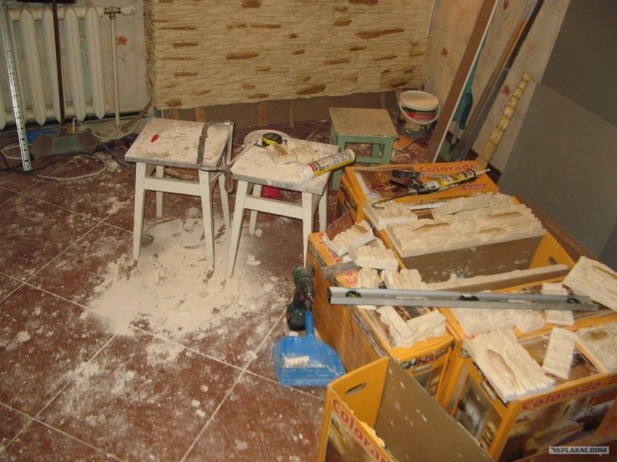

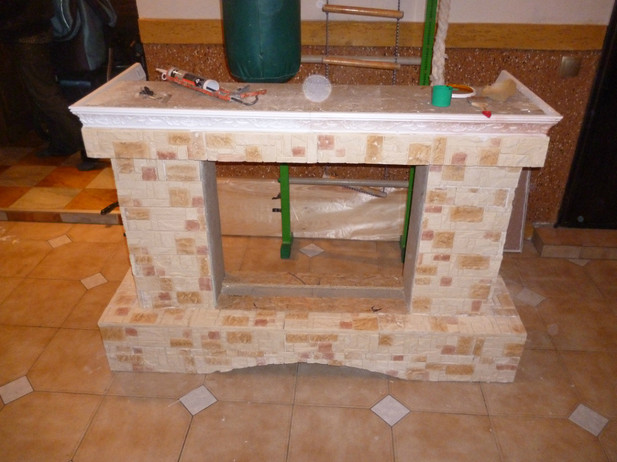

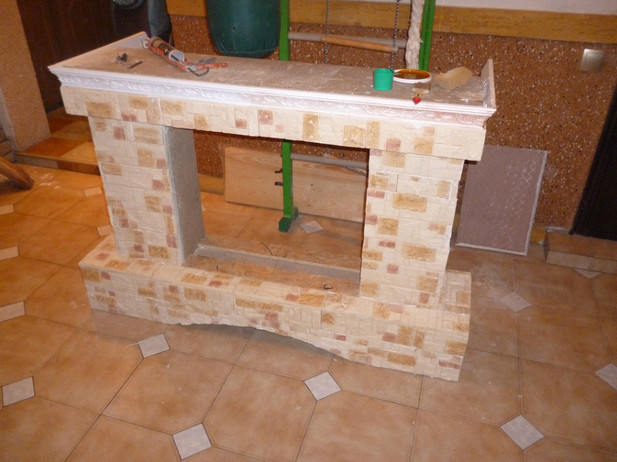

В тёплом помещении работа продвигалась значительно лучше

«Хозяйкой банкета» было решено приобрести багет из полистирола ширина 100 мм стоим.74 грн — 2 м дл.

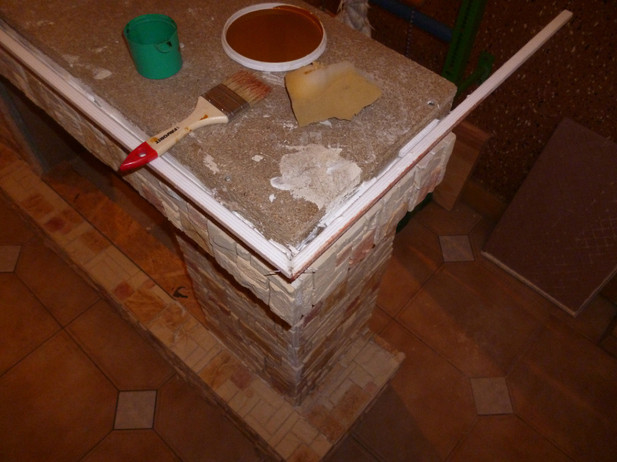

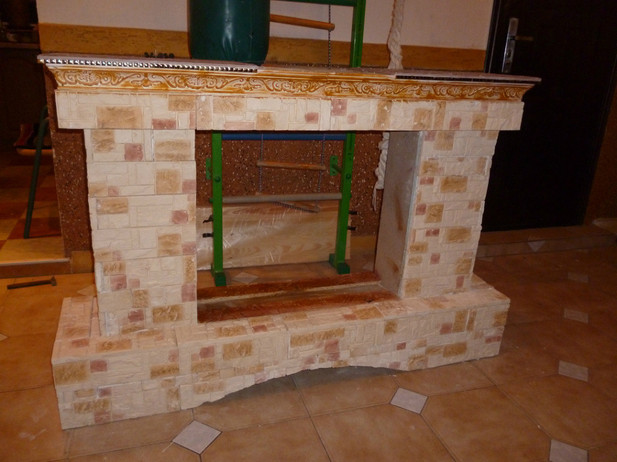

Углы зарезаем под углом 45 гр.и приклеиваем на гвозди

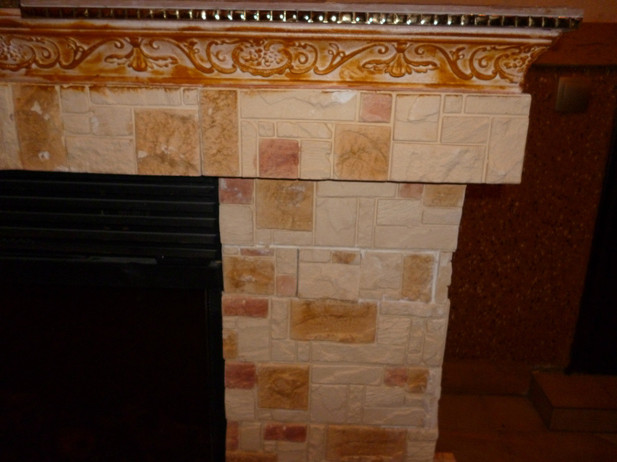

С помощью поролона и водоэмульсионной краски, танируем багет.

На верх в качестве столешницы, приклеили 3 плитки кафеля «под дикий камень» р 300х400 мм

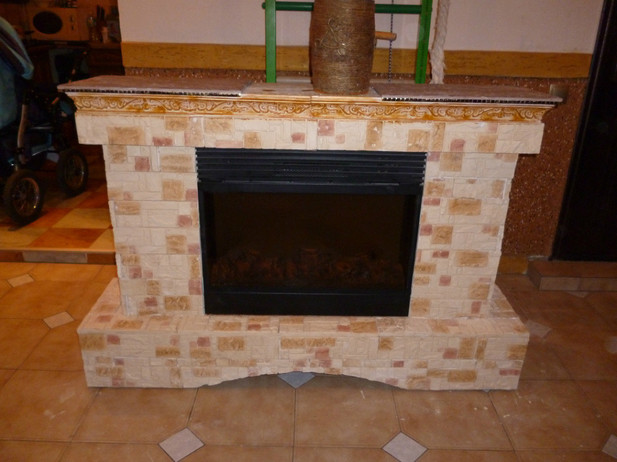

вставляем топку и подключаем электрику.

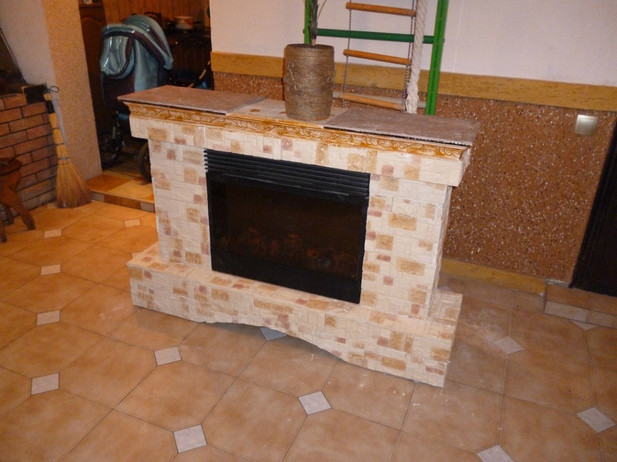

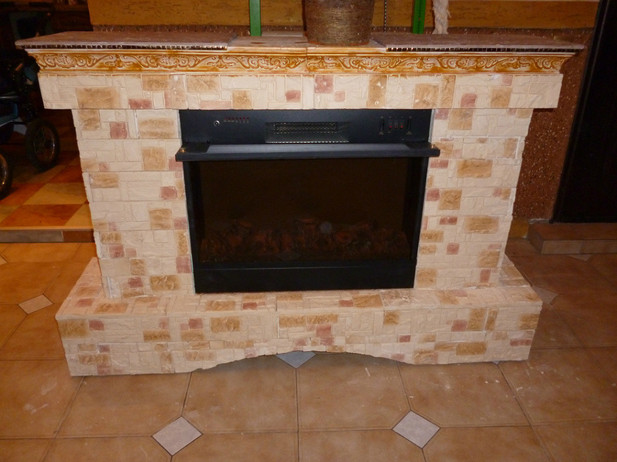

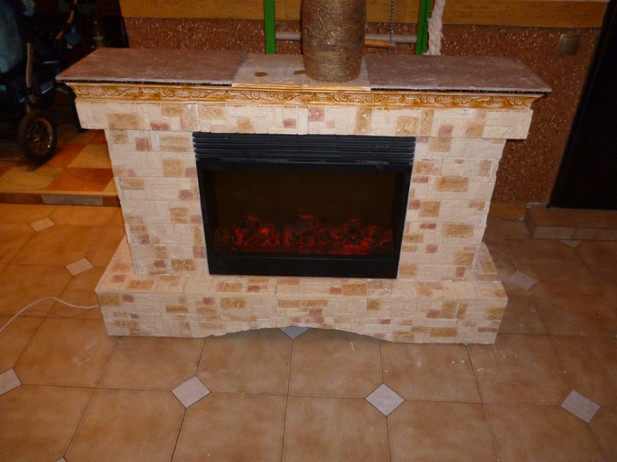

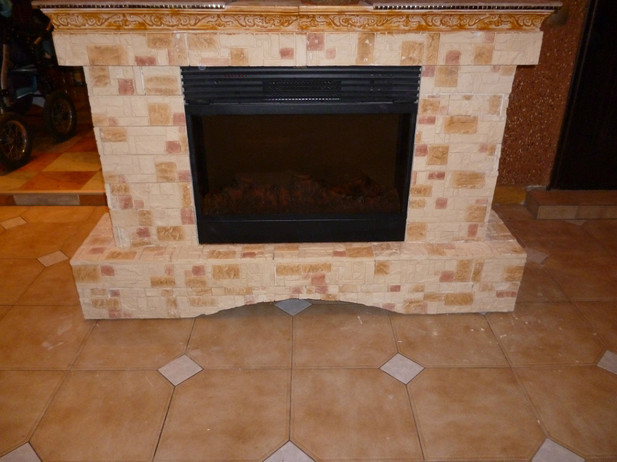

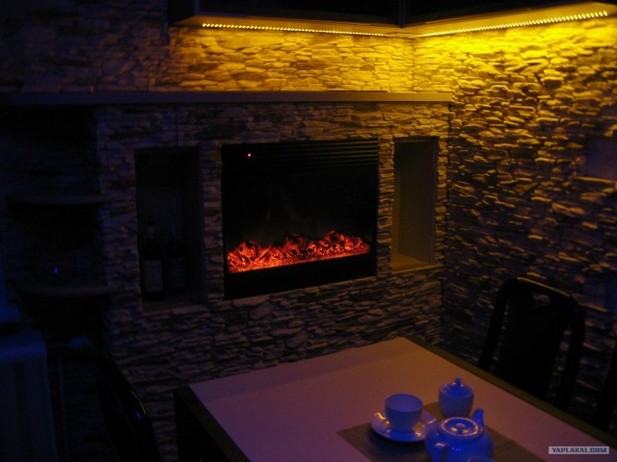

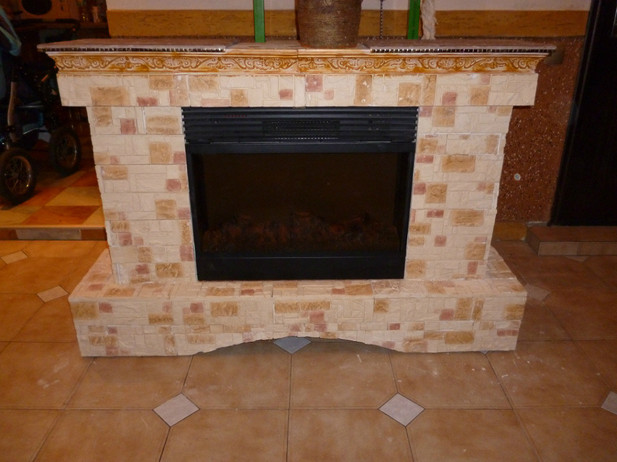

Включаем и наслаждаемся исходящим теплом и проделанной 2х дневной работой

В общем себестоимость подобного подиума для топки — камина приблизительно составляет 900 грн (в продаже подиума дешевле 3000 грн не существует — факт)

При желании, что бы добавить глянец и защитить гипсобый обклад, можно вскрыть бесцветным лаком.

Желаю Всех благ, побольше тёплых и уютных вечеров в семейном кругу.

Над проектом трудился Андрей Чёрный и Ваш покорый слуга 2 дня

СХЕМА ЖУЧКА

Представляю вашему вниманию ещё одну простую и многократно проверенную схему подслушивающего минижука. Схема жучка содержит минимум деталей и питается от миниатюрной батарейки для электронных часов с напряжением 1,5В. Можно использовать от лазерной указки. Потребляемый схемой ток составляет около 2 мА и продолжительность работы более 24 часов. Дальнобойность жучка в зависимости от условий может составлять до 150м.

СХЕМА ЖУЧКА

Задающий генератор собран на транзисторе КТ368, его режим работы по постоянному току задаются резистором R1-47к. Частота колебания задается контуром в базовой цепи транзистора. Данный контур включает в себя катушку L1, конденсатор С3-15пф и ёмкость цепи база-эмиттер транзистора, в коллекторную цепь которого включен контур, состоящий из катушки L2 и конденсаторов С6 и С7. Конденсатор С5-3.3пф позволяет регулировать уровень возбуждения генератора.

печатная плата жука

Управляющее напряжение прикладывается к базе транзистора, изменяя напряжения смещения на переходе база-эмиттер и изменяя емкость перехода база-эмиттер. Изменение этой ёмкости приводит к изменению резонансной частоты колебательного контура, что приводит к появлению частотной модуляции. При использовании электретного микрофона с усилителем, например, МЭК-3, М1-Б2 и т.д., уровня сигнала, снимаемого с выхода микрофона, оказывается достаточно для получения требуемой девиации частоты радиомикрофона. Кондесатор С1-1000пф осуществляет фильтрацию высокой частоты для предотвращения паразитной обратной связи. Сигнал в антенну поступает через конденсатор С8-2.2пф, ёмкость которого выбрана малой для уменьшения влияния антенны на частоту колебаний генератора.

катушки жучка

Антенна сделана из провода длинной 50-100 см. Её длину можно уменьшить, если между антенной и конденсатором С8 включить удлинительную катушку L3. Все катушки жучка бескаркасные, диаметром 2,5мм, намотка виток к витку. Катушка L1 — 8 витков, катушка L2 — 6 витков, катушка L3 — 15 витков провода ПЭВ 0,3-0.5.

антенна жука

При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности (сжимая — растягивая) катушек L1 и L2. Готовую схему жучка помещают в небольшой пластмассовый корпус. Если размеры не сильно жмут — для питания жучка поставьте минипальчиковую или пальчиковую батарейку. В этом случае схема будет работать гораздо дольше, до нескольких месяцев. Для удобства эксплуатации можно установить миниатюрный выключатель питания.

корпус жучка

Если не удастся найти МКЭ-3, можно поставить любой пуговичный микрофон от радиотелефона или мобилы. Возможно при этом потребуется добавить каскад УНЧ, но увеличение чувствительности будет значительным.

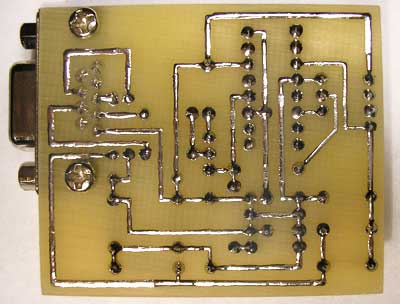

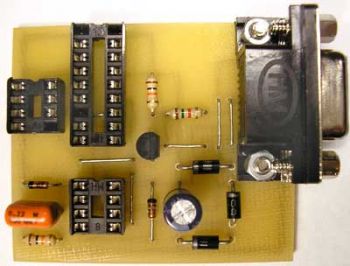

PIC программатор своими руками

 Более интересные схемы, и простые в сборки иногда обходятся сделав их на микроконтроллерах PIС, но если для нас собрать схему на микроконтроллере, это дело в первый раз. То первое во что упираемся — это как запрограммировать PIC микроконтроллер, и можно ли собрать программатор PIC своими руками. И в этой статье мы разберем схему простого программатора. Данным программатором можнопрошить такие микроконтроллеры как: PIC16F84,PIC16F628, PIC16F629, PIC16F675.

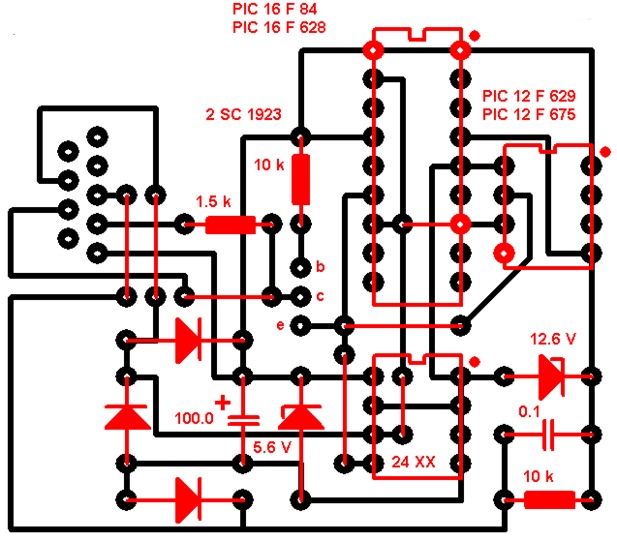

Схема устройства:

  Емкость 100 мкФ может быть и больше, в конструкции на фото установлена 220 мкФ. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен, к примеру на КТ 315. Диоды применены 1N4007.



Работать с программатором с помощью программы IC-Prog
